п. 6.3.1 и п. 7.3.1 — анализируемый период
Технолог РБУ перенёс на завод ЖБИ Excel «анализ месяца»: 30 кубов B25 → V̄m → RT. ОТК ЖБИ на схеме В с НК сказал: за период нужно ≥ 20 участков измерений, не 30 серий кубов. ПТО поддержал завод: п. 7.3.1 текстом совпадает с 6.3.1, но Ri считают по разделу 7 — иначе V̄m и RT в 13015 не сходятся.
ГОСТ 18105-2018 формулирует 6.3.1 и 7.3.1 почти дословно, но «единичное значение» на РБУ и на ЖБИ — разные объекты контроля.
Полный текст: ГОСТ 18105-2018. Связанные материалы: контролируемый период и RT, формула (8) — 6.3.3, схемы контроля п. 6.1.2 и п. 7.1.3.
Для кого эта статья
Материал для технологов РБУ и завода ЖБИ, лаборантов, начальников ИЛ и инженеров ПТО. Запросы: «п. 6.3.1 и п. 7.3.1», «анализируемый период ГОСТ 18105», «сколько Ri за месяц на РБУ», «20 участков схема В», «чем отличается период смеси от изделий».
Один срок — разные Ri
1 нед. — 3 мес. и минимум по п. 4.5 — общие. Источник Ri и n_i для формулы (8) — разный: пробы смеси ( 6.2 ) vs образцы и НК изделий ( 7.2 ).
Что такое анализируемый период — п. 3.1.1🔗
П. 3.1.1: анализируемый период — время, за которое считают среднее значение коэффициента вариации прочности для партий смеси или изделий, изготовленных за этот период.
Результат периода — V̄m ( схема А ) или скользящий Vc ( схема Б ) по формуле (8) ( 6.3.3 / 7.3.3 ). Дальше — Kт и RT ( 6.4.1 / 7.4 ).
Контролируемый период ( когда RT фиксируют в паспорте ) — отдельное понятие п. 3.1.8 и 6.4.2 ( 1 нед. — 1 мес. на схеме А ). Подробнее — контролируемый период.
п. 6.3.1 и п. 7.3.1 — текст и отличия🔗
| Критерий | П. 6.3.1 — РБУ | П. 7.3.1 — ЖБИ |
|---|---|---|
| Объект | Партии бетонной смеси | Партии изделий |
| Срок периода | 1 нед. — 3 мес. | 1 нед. — 3 мес. |
| Минимум Ri | По п. 4.5 ( схема ) | По п. 4.5 ( схема ) |
| Единичное Ri | Серия кубов из пробы ( 6.2.4 ) | Средняя серии образца или участка НК ( 7.2.7 ) |
| Sm, Vm партии | П. 6.3.2, формула (7), 5.2 | П. 7.3.2, 5.2 или 5.3 ( схема В ) |
П. 7.3.3 прямо отсылает к 6.3.3: V̄m и Vc считают той же формулой (8), но Vm_i и n_i берут из журнала изделий, не смеси.

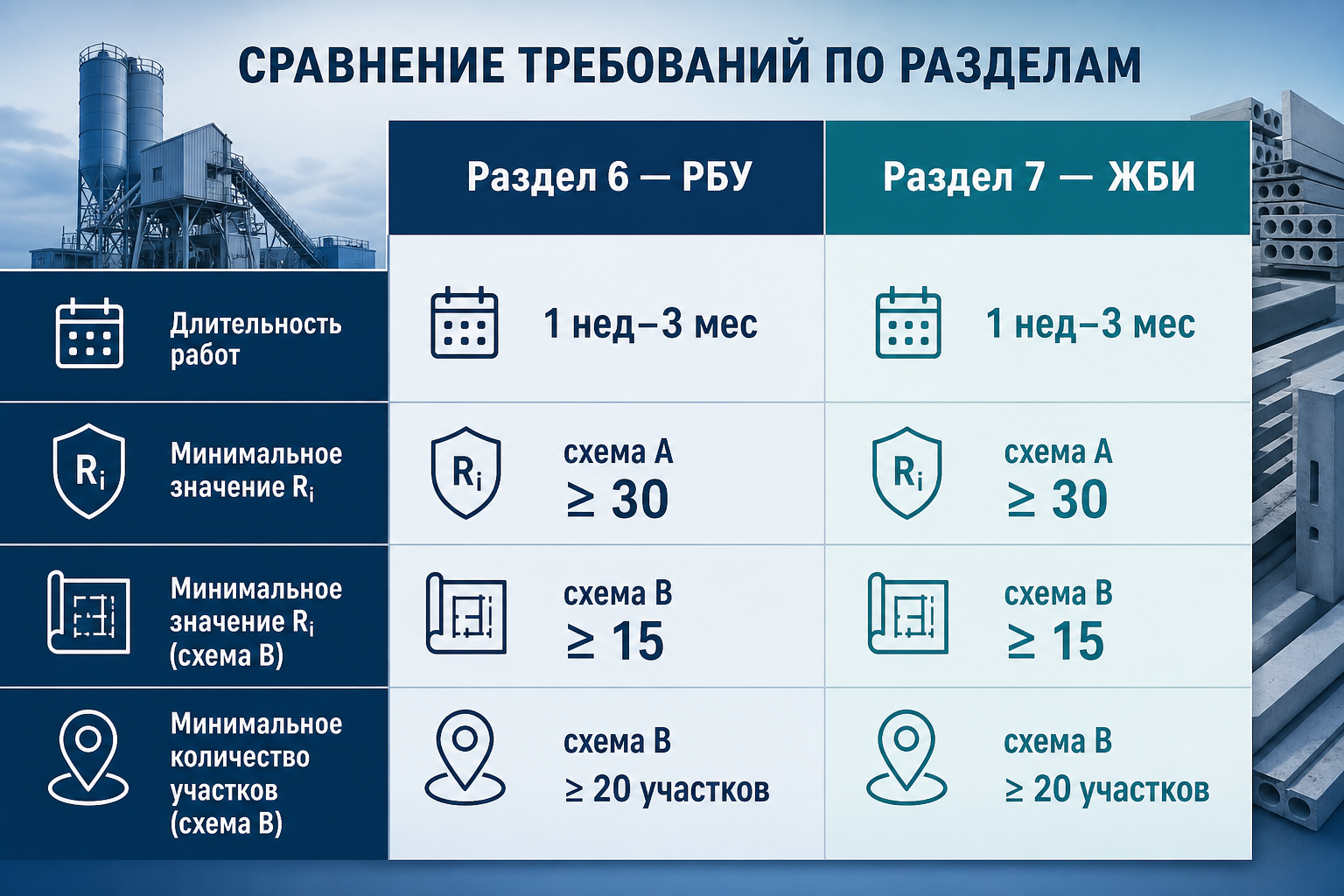

Сравнение анализируемого периода — п. 6.3.1 и п. 7.3.1
Минимум единичных Ri — п. 4.5🔗
Для схем А и Б ( массовое производство по образцам ) на РБУ и ЖБИ действуют одни пороги:
| Схема | Минимум Ri за анализируемый период |
|---|---|
| А | ≥ 30 единичных результатов из предыдущих партий периода |
| Б | ≥ 15 единичных результатов, в т. ч. в текущей партии и предыдущих в периоде |
Схема В ( НК изделий ) — особый случай на ЖБИ:
П. 4.5 ( схема В ): характеристики однородности — из одной текущей партии или группы.
П. 7.2.5: общее число участков измерений для расчёта однородности при схеме В — не менее 20.
На РБУ схема В в разделе 6 не применяется ( только А, Б, Г по 7.1.3 аналогии для смеси ). На ЖБИ путаница «30 кубов» vs «20 участков НК» — типичная.
См. НК готовых изделий — 7.2.5, схема В на монолите ( другой раздел 8 , не путать ).
Как набирают n_i на РБУ — раздел 6🔗
Цепочка за период:
- Партии по 6.1.1 ( один состав, ≤ 1 нед. ) — партия смеси.
- Пробы и серии кубов — 6.2.1, 6.2.2 — отбор проб.
- Ri = средняя серии ( 6.2.4 ) — Ri и Rm.
- Vm_i партии — 6.3.2 ( формула (7) ).
- n_i в формуле (8) = число Ri в i-й партии периода.
Пример ( учебный ): за месяц 12 партий, в среднем 12 Ri на партию → Σ n_i ≈ 144 → схема А выполнена с запасом. Одна партия с 6 Ri «весит» меньше в (8), чем с 14 Ri.
Как набирают n_i на ЖБИ — раздел 7🔗
Схемы А и Б ( образцы ):
- Пробы 7.2.2, серии 7.2.3, твердение 7.2.4 — п. 6.2.3 и п. 7.2.4.
- Ri — средняя серии из пробы ( 7.2.7 ).
- Vm_i — 7.3.2 по отпускной / передаточной / R28 ( отдельно по виду ) — п. 6.3.2 и п. 7.3.2.
Схема В ( НК ):
- Ri — средняя прочность участка ( 7.2.7 ).
- ≥ 20 участков в партии для Vm ( 7.2.5 ).
- V̄m за «период» по схеме А на ЖБИ с НК — редкий случай; обычно Kт по Vm текущей партии ( 7.4, схема В ) — п. 6.4.1 и п. 7.4.
R28 после отпуска не заменяет набор периода для отпускной — отдельный контур 7.5.3 — R28 после отпуска.
Закрытие периода — общий алгоритм🔗

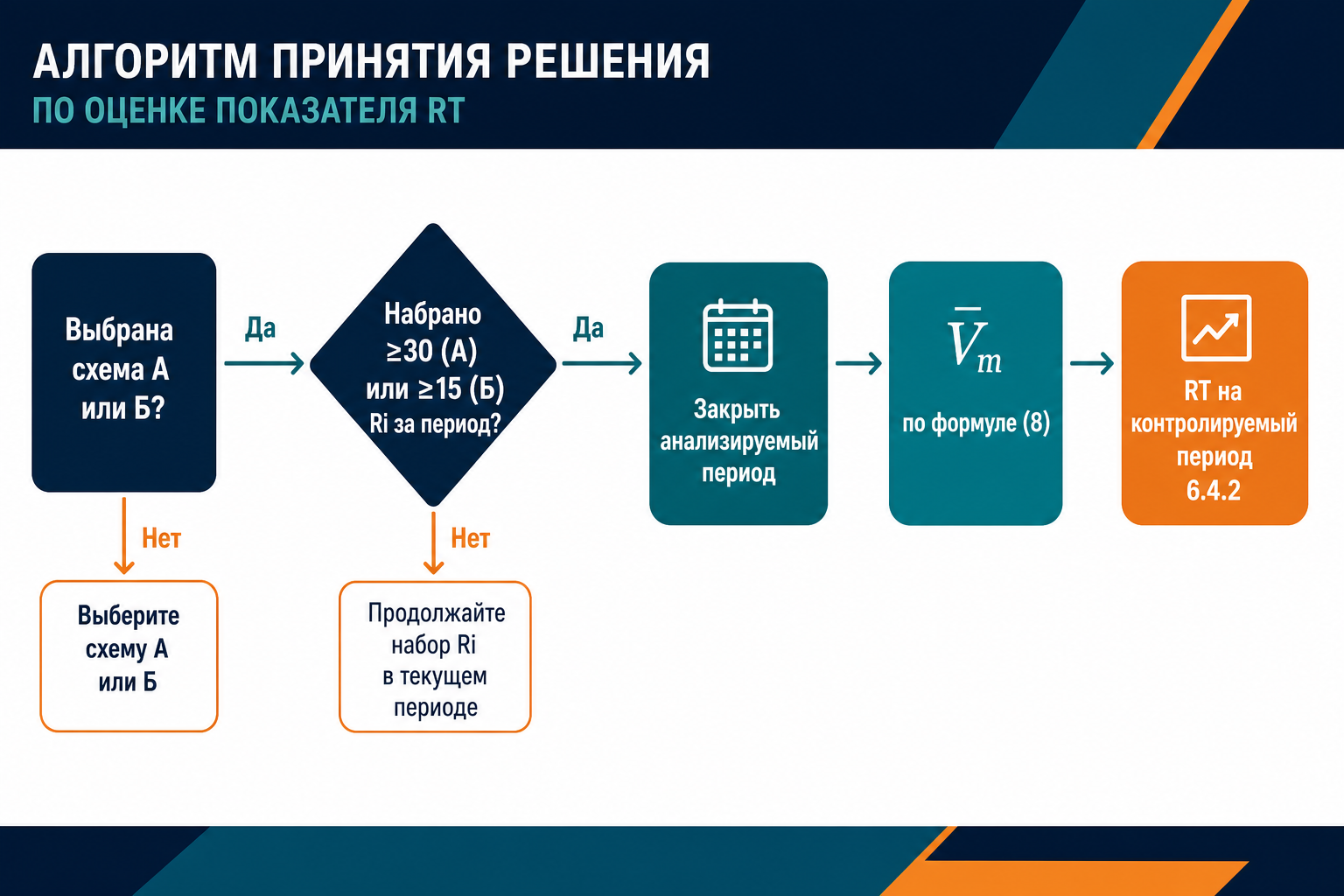

Алгоритм закрытия анализируемого периода
| Шаг | РБУ | ЖБИ |
|---|---|---|
| 1 | Журнал партий 7473 | Журнал партий 13015 |
| 2 | Сверка Σ n_i ≥ 30/15 | То же + 20 участков если схема В |
| 3 | (8) → V̄m/Vc | (8) по 7.3.3 |
| 4 | RT в паспорт смеси | RT в документ изделий |
| 5 | 6.4.2 — фиксация RT | Аналогичная логика V̄m → 7.4 |
Типичные ошибки🔗
| Ошибка | Почему неверно | Норма |
|---|---|---|
| Excel РБУ на ЖБИ без пересчёта n_i | Другой источник Ri | 7.2.7, 7.3.1 |
| 30 кубов вместо 20 участков НК | Разные схемы 4.5 | 7.2.5 |
| Период > 3 мес. «для надёжности» | Сверх нормы без обоснования | 6.3.1, 7.3.1 |
| Σ n_i < 30 — схема А | Недостаток данных | 4.5, переход на Б/Г |
| V̄m без веса n_i | Не формула (8) | 6.3.3 — разбор |
| Один Vm на отпускную и R28 в периоде | Разные виды прочности | 7.3.2, 7.3.4 |
Практический пример — один месяц, B25🔗
РБУ, схема А, 4 недели, 3 партии в неделю, по 12 Ri → Σ n_i = 144.
- Vm_i каждой из 12 партий.
- V̄m по (8) — не среднее 12 чисел Vm.
- Kт из табл. А.1 → RT на контролируемый период ( 6.4.2 ).
- Запись в паспорт 7473 — паспорт смеси.
ЖБИ, схема В, партия 24 плиты, НК на 22 участках ( ≥ 20 ):
- Vm отпускной партии — по 22 Ri, Sm по 5.3.
- Kт — по Vm этой партии ( 7.4 ) , не V̄m месяца.
- Для перехода на схему А по изделиям нужен отдельный набор ≥ 30 Ri за 7.3.1 — схемы п. 6.1.2 и п. 7.1.3.
Чек-лист перед закрытием периода🔗
- Срок периода в пределах 1 нед. — 3 мес.
- Схема контроля зафиксирована в программе ( 6.1.2 / 7.1.3 ).
- Σ n_i сверен с журналом Ri ( не только число партий ).
- На ЖБИ схема В: ≥ 20 участков в партии для Vm.
- V̄m/Vc по (8), не арифметическое среднее Vm.
- RT и контролируемый период согласованы с 6.4.2 ( схема А ).
- Документ 7473 или 13015 обновлён до отгрузки.
FAQ🔗
Текст 6.3.1 и 7.3.1 одинаковый — зачем две статьи?🔗
Объект учёта и цепочка Ri разные. Ошибка — копировать журнал РБУ на ЖБИ без 7.2.5 и 7.2.7.
Можно ли объединить период двух составов B25?🔗
На РБУ — только по 6.1.3 ( отдельно по виду прочности ) — объединение составов. 7.3.1 не отменяет 7.1.2 ( партия — один состав ).
Схема В на ЖБИ — нужен ли анализируемый период 3 месяца?🔗
Для приёмки партии — Vm текущей партии ( ≥ 20 участков ). Период 1–3 мес. и ≥ 30 Ri — для перехода на схему А / накопления V̄m.
Чем 6.3.1 отличается от 8.1.3?🔗
8.1.3 — группа монолита на площадке, Bф, раздел 8 — группа монолита. 6.3.1 — только заводская смесь.
Связанные материалы🔗
- Контролируемый период и RT — 6.4.2 — после V̄m
- Формула (8) — п. 6.3.3 и п. 7.3.3 — расчёт V̄m/Vc
- п. 6.3.2 и п. 7.3.2 — Vm партии — Vm_i в (8)
- п. 6.4.1 и п. 7.4 — RT — Kт после периода
- Схемы контроля — п. 6.1.2 и п. 7.1.3 — выбор А/Б/В/Г
- Схема А на РБУ — ≥ 30 Ri
- НК изделий — 7.2.5 — 20 участков
- ГОСТ 18105-2018 — полный текст
Лаборатории в каталоге LABGO по этому ГОСТу
Ниже — лаборатории, у которых в каталоге цен LABGO есть услуги с привязкой к ГОСТ 18105-2018.
8 лабораторий в каталоге.
Цифровой инженер лаборатории LABGO сверяет журнал Ri за анализируемый период по 6.3.1 или 7.3.1, считает n_i для формулы (8) и не подменяет 20 участков НК тридцатью кубами с РБУ.
Статья подготовлена командой LABGO.AI. Факты сверены с п. 3.1.1, 4.5, 6.3.1–6.3.3, 6.4.2, 7.2.5–7.2.7, 7.3.1–7.3.3, 7.4 ГОСТ 18105-2018 в базе LABGO.
