Участок испытаний НК — площадь 100–900 см² по ГОСТ 22690-2015

Лаборант приезжает на объект с утверждённой градуировкой и программой испытаний. Первая задача на площадке — правильно разметить участок: площадь 100–900 см² (п. 7.1.2), снять нужное число измерений по таблице 2, отбраковать выбросы > 10 % (п. 7.1.4) и записать H̄ → R для каждого участка. Сколько участков на колонне, плите или балке — приложение И и ГОСТ 18105.

Полный текст: ГОСТ 22690-2015 в базе LABGO.

Для кого эта статья

Материал для лаборанта и инженера ИЛ, который размечает участки и ведёт полевой протокол. Склерометр №13 и отпечаток №19 — один метод; здесь — сводная таблица 2 для всех методов и число участков на конструкции.

С чем не путать🔗

Материал	Фокус	Эта статья №21
Склерометр №13	9 ударов, сетка 3×3, п. 7.2	Только упругий отскок
ИПС №14	10 импульсов, проверка протокола ПТО	Сводка всех методов
Отпечаток №19	5 отпечатков, индентор	Только пластическая деформация
Погрешность №20	S/R̄ ≤ 15 %, смысл для ПТО	Число замеров и схема на участке
Участки 18105	Схемы А–Г, оценка Rm	Табл. 2 и приложение И ГОСТ 22690

Два уровня: участок и конструкция🔗

П. 7.1.1 разделяет задачи:

Сколько участков на конструкции (колонна, плита, балка) — ГОСТ 18105, приложение И, проект или программа обследования.
Сколько измерений на каждом участке — таблица 2 (одинаково для всех методов по п. 7.1.3).

Ошибка лаборанта: снять 9 ударов на одном участке, но не хватить числа участков на захватке → Rm по ГОСТ 18105 будет некорректным, даже при идеальной градуировке.

Площадь участка — п. 7.1.2🔗

Испытания ведут на участке площадью от 100 до 900 см².

Размер, см	Площадь, см²	Примечание
10 × 10	100	Минимум; удобно для узких граней
20 × 20	400	Типичный квадрат для склерометра и ИПС
30 × 30	900	Максимум; 10 точек ИПС с шагом 15 мм
10 × 90	900	Вытянутый участок на балке

Практика: перед мелом проверьте, что все точки таблицы 2 помещаются внутри прямоугольника и не ближе допустимого расстояния от края конструкции и арматуры.

Таблица 2 — число измерений и расстояния🔗

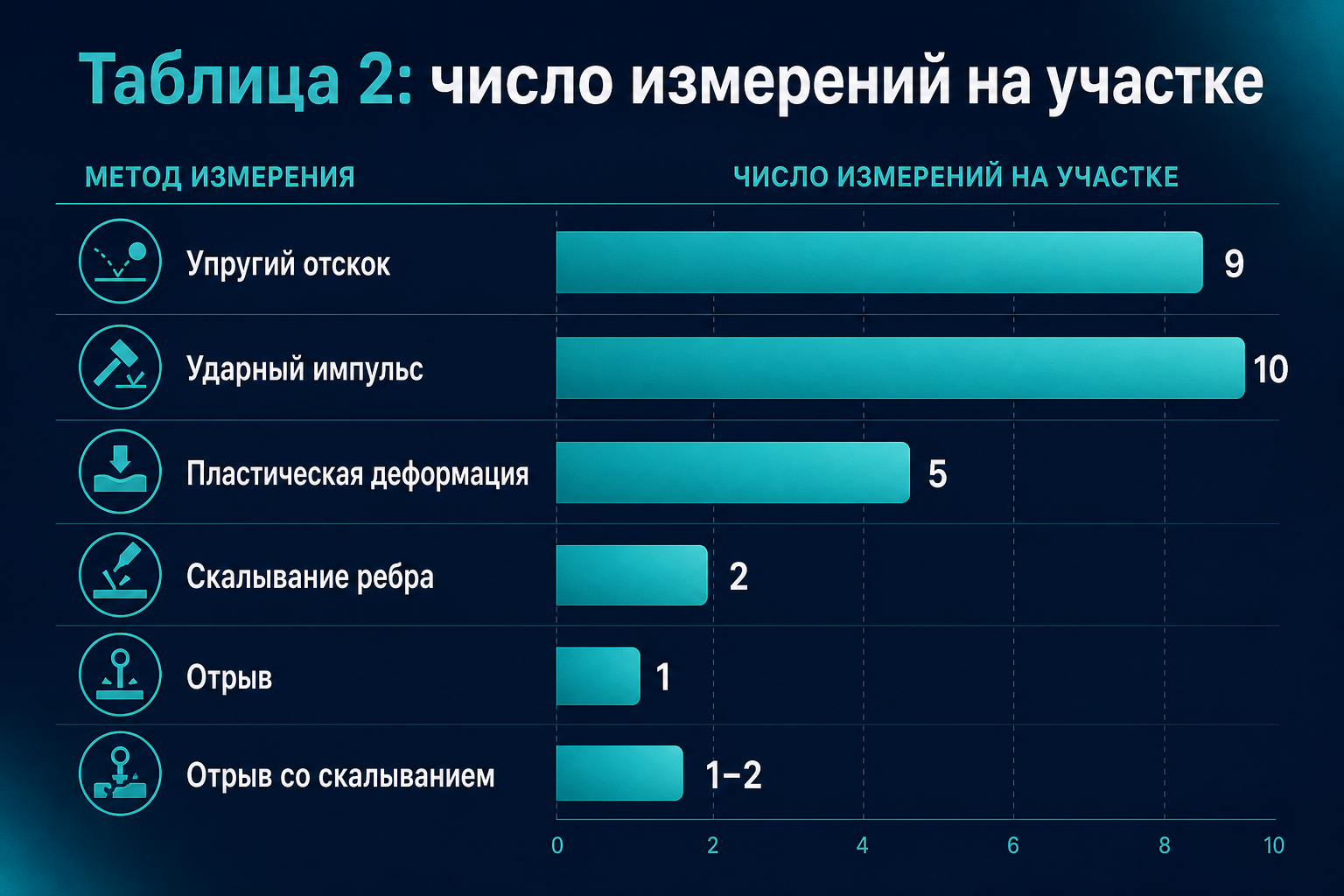

Сравнение числа измерений по методам — таблица 2 ГОСТ 22690

П. 7.1.3: общее число измерений, расстояние между точками, расстояние от края и минимальная толщина — не менее значений таблицы 2.

Метод	Измерений на участке	Между точками	От края	Толщина, мм
Упругий отскок	9	≥ 30 мм	≥ 50 мм	≥ 100
Ударный импульс	10	≥ 15 мм	≥ 50 мм	≥ 50
Пластическая деформация	5	≥ 30 мм	≥ 50 мм	≥ 70
Скалывание ребра	2	≥ 200 мм	—	≥ 170
Отрыв	1	≥ 2 диаметра диска	≥ 50 мм	≥ 50
Отрыв со скалыванием, h ≥ 40 мм	1	≥ 5h	≥ 150 мм	≥ 2h
Отрыв со скалыванием, h < 40 мм	2	≥ 5h	≥ 150 мм	≥ 2h

Таблица 2 — требования к участкам испытаний (ГОСТ 22690-2015).

Как читать таблицу на объекте🔗

Косвенные методы (9 / 10 / 5): на участке снимают серию показаний → H̄ → R по градуировке. Подробные схемы:

9 точек — склерометр, п. 7.2
10 точек — ИПС
5 точек — отпечаток, п. 7.3

Прямые методы (2 / 1): каждое измерение сразу даёт R (или усилие → R). На участке 2 скалывания ребра или 1–2 отрыва — это отдельные значения R, а не усреднение косвенного показателя. См. скалывание ребра и отрыв со скалыванием.

Отрыв со скалыванием: расстояния и толщина зависят от h — глубины заделки анкера. При h = 35 мм нужно 2 измерения и толщина ≥ 70 мм; при h = 50 мм — 1 измерение, толщина ≥ 100 мм, от края ≥ 150 мм, между точками ≥ 250 мм.

Отбраковка 10 % — п. 7.1.4🔗

П. 7.1.4: отклонение отдельного результата от среднего арифметического на этом участке — не более 10 %. Выбросы не учитывают при расчёте H̄.

Алгоритм для лаборанта (косвенные методы):

Снять полное число измерений по таблице 2.
Вычислить предварительное среднее H̄₀.
Исключить значения, где |Hᵢ − H̄₀| / H̄₀ > 0,10.
Пересчитать H̄ по оставшимся; если осталось меньше нормы таблицы 2 — добрать новые точки в пределах участка или перенести участок.
Перевести H̄ в R по градуировке (п. 7.1.5), если H̄ в диапазоне зависимости.

Пример (склерометр, 9 ударов): H = 42, 44, 43, 41, 58, 43, 42, 44, 43. Значение 58 отклоняется > 10 % от среднего ~43 → не учитывают. В среднем остаётся 8 значений; по п. 7.1.4 после отбраковки на участке должно остаться не меньше числа из таблицы 2 — при нехватке добирают замер.

Связь с погрешностью градуировки: ±15 % и 10 % на участке.

Приложение И — число участков на конструкции🔗

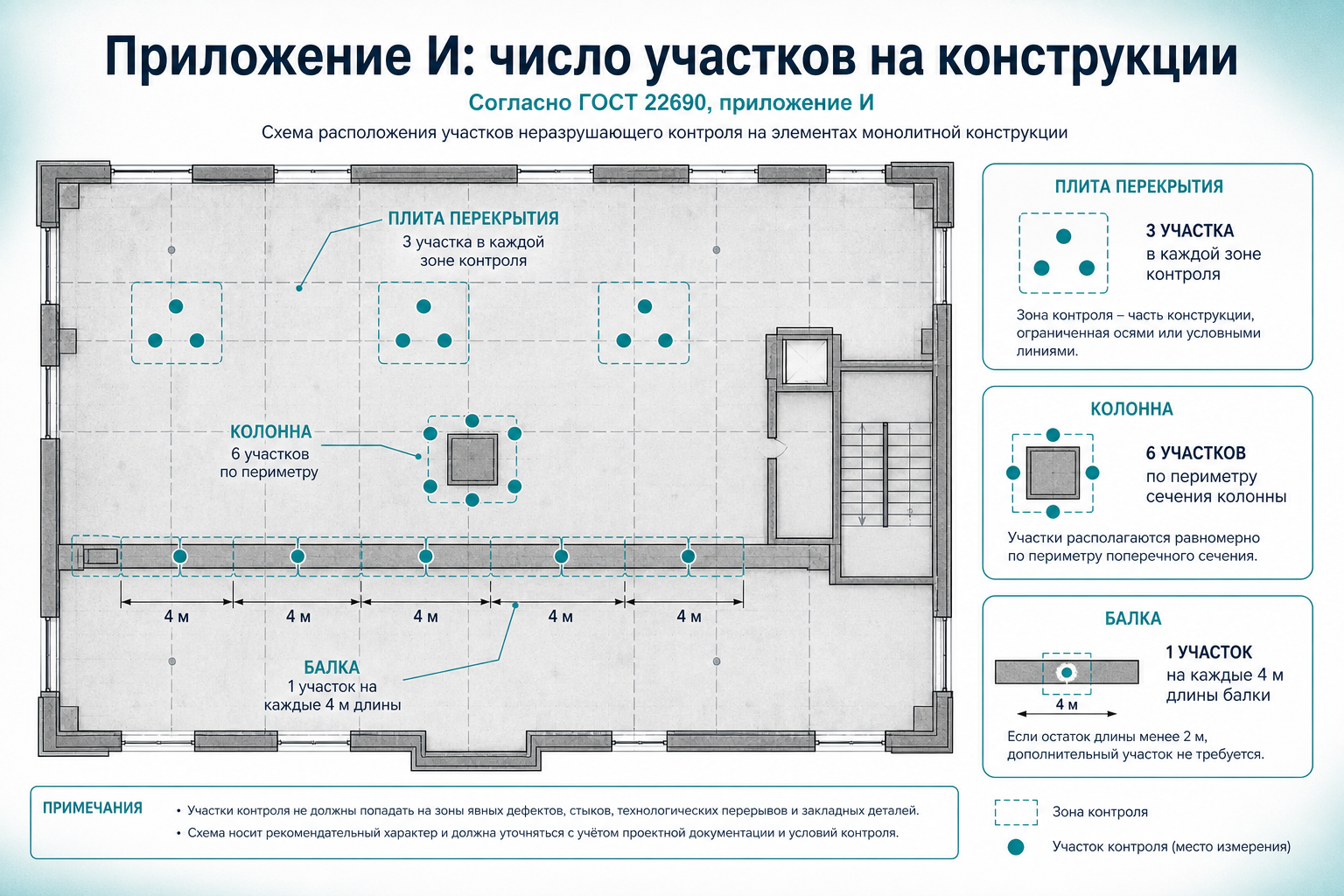

Число участков на монолитных конструкциях — приложение И ГОСТ 22690

Приложение И (рекомендуемое) связывает ГОСТ 22690 с ГОСТ 18105:

Сборные конструкции (И.1)🔗

Контролируют ≥ 10 % и ≥ 12 конструкций партии (при партии ≤ 12 — сплошной контроль).
Участков не менее:
- 1 на 4 м длины линейных;
- 1 на 4 м² площади плоских.

Монолит — промежуточный возраст (И.2)🔗

≥ 1 конструкция каждого вида (колонна, стена, перекрытие, ригель…) из партии.

Монолит — проектный возраст (И.3)🔗

Сплошной НК всех конструкций партии.
Участков не менее:
- 3 на захватку — плоские (стена, перекрытие, фундаментная плита);
- 1 на 4 м длины или 3 на захватку — линейные горизонтальные (балка, ригель);
- 6 на конструкцию — линейные вертикальные (колонна, пилон).
Общее число участков для оценки однородности партии — ≥ 20.

И.4: число единичных измерений на каждом участке — по таблице 2 (эта статья).

Подробнее о схемах оценки Rm — участки монолита по 18105.

Чек-лист лаборанта перед съёмкой участка🔗

Шаг	Проверка	Норматив
1	Метод и градуировка в паспорте испытаний	разд. 6
2	Номер участка по схеме / в осях	приложение К
3	Площадь 100–900 см², поверхность без масляных пятен	п. 7.1.2, 7.1.6
4	Толщина элемента ≥ табл. 2	п. 7.1.3
5	Разметка точек: шаг и отступ от края	табл. 2
6	Полное число измерений	табл. 2
7	Отбраковка > 10 %, пересчёт H̄	п. 7.1.4
8	H̄ в диапазоне градуировки → R	п. 7.1.5

Типичные ошибки🔗

Участок 50×50 см на колонне 400 мм — площадь 2500 см² «логически», но норматив требует один участок 100–900 см². Разбейте на несколько пронумерованных участков по программе.

8 ударов вместо 9 «потому что хватило» — нарушение таблицы 2; протокол могут не принять.

Усреднение R с двух скалываний ребра на одном участке без указания в протоколе — для прямого метода фиксируют каждое Rᵢ отдельно или по методике ИЛ, но не путать с H̄ косвенных методов.

Один участок на всю плиту 200 м² при проектном возрасте — нужно ≥ 3 на захватку (И.3).

FAQ🔗

Можно ли сделать 12 измерений склерометром вместо 9?🔗

Таблица 2 задаёт минимум 9. Больше — допустимо, если все точки на участке 100–900 см² и соблюдены расстояния. В протоколе указывают фактическое число и правила отбраковки 10 %.

Что если после отбраковки осталось 7 из 9 ударов?🔗

П. 7.1.4 требует, чтобы итоговое число, участвующее в среднем, соответствовало таблице 2. Доберите 2 новых удара на том же участке (если помещаются) или откройте соседний участок по программе.

Сколько участков на колонну 400×400 при B25?🔗

При проектном возрасте — ≥ 6 (И.3). На каждом — 9 / 10 / 5 измерений по выбранному методу (табл. 2).

Отрыв: одно измерение — это один участок?🔗

Да: для отрыва 1 измерение = 1 участок таблицы 2. Следующий диск — новый участок с расстоянием ≥ 2 диаметра от предыдущего.

Кто назначает расположение участков в осях?🔗

П. 7.1.1: проект, программа обследования или ГОСТ 18105. Лаборант исполняет схему; при её отсутствии — согласует с инженером ПТО до выезда.

Оговорка

Числа из таблицы 2 и приложения И — из полного текста ГОСТ 22690-2015 в базе LABGO. Перед спорным протоколом сверяйте программу испытаний и схему по ГОСТ 18105-2018.
