Дилатометрический метод морозостойкости по ГОСТ 10060-2012: приложение А

Q: Есть ли в ГОСТ 10060 отдельный «дилатометрический» раздел?

Нет. Нормативная база — приложение А, измерение деформаций (А.4.3). Название «дилатометрический» — лабораторный термин для этой ветки.

Q: Можно ли использовать кубы 100×100×100 вместо призм?

Приложение А для лабораторных образцов задаёт призмы 100×100×300(400) (А.2.1). Кубы — в разд. 5–6 с формулой (7). Подмена формы без обоснования — риск для протокола.

Q: Нужны ли контрольные образцы на прессе, как в табл. 3?

В приложении А — не серия «6 контрольных + 12 основных» с формулой (7). Базовое состояние фиксируют l₁, Lg, массой до циклов (А.3.1). См. №35 — для сравнения с базовым методом.

Q: Чем 0,1 % деформации отличается от 2 % массы?

А.3.8 и А.5 — разные показатели. Оба должны быть в норме на итоговой отметке. Рост длины 0,1 % на одном образце — основание остановить серию.

Q: Сколько циклов для F200?

Как у базового метода — 150/200 в строке «Базовые / Первый / F₁» (табл. 4), если выбран первый режим. См. №36.

Q: Заменяет ли приложение А базовый метод для приёмки?

Зависит от договора и проекта. ГОСТ допускает приложение А как рекомендуемое. Для спорной приёмки ПТО чаще требуют базовый метод. Согласуйте до начала испытания.

Дилатометрический контроль морозостойкости: деформации образца по приложению А

В заявке: «морозостойкость дилатометрическим методом». Лаборант открывает ГОСТ 10060 — в оглавлении нет раздела с таким названием. В приложении А есть три способа контроля состояния образца без разрушения на прессе после каждого цикла: деформации, скорость ультразвука, динамический модуль упругости.

В лабораторной практике «дилатометрический» чаще всего означает ветку деформаций — А.4.3: реперы на призме, индикатор, относительная деформация L_c. Критерий выдерживания — средняя деформация ≤ 0,1 % (А.5), плюс Δm ≤ 2 % и отсутствие трещин/сколов.

Полный текст: ГОСТ 10060-2012 в базе LABGO.

Для кого эта статья

Материал для лаборанта и инженера ИЛ, которому поставили задачу приложение А с измерением деформаций. Базовый первый метод — прочность и формула (7) (№31); число циклов — табл. 4 для ПТО (№36). Здесь — призмы, реперы, (А.3) и протокол А.4.5.

Нормативная оговорка

В ГОСТ 10060-2012 метод оформлен как приложение А (рекомендуемое), а не как «дилатометрический» разд. 5–6. Если заказчик требует марку F для приёмки по проекту — уточните, достаточен ли приложение А или нужен базовый метод с формулой (7). Иной метод вне стандарта — только с приложением Б (п. 4.1).

С чем не путать🔗

Материал	Фокус	Эта статья №37
Базовый первый №31	Кубы, сжатие, (7)	Призмы, деформации, (А.3)
Контрольные и основные №35	Табл. 3, 6+12	≥ 6 призм, без серии «контрольных на прессе»
Число циклов №36	Табл. 4 для ПТО	Тот же табл. 4, но критерий — А.5, не (7)
Обзор 10060	Все методы	Только приложение А, ветка деформаций

Три ветки приложения А🔗

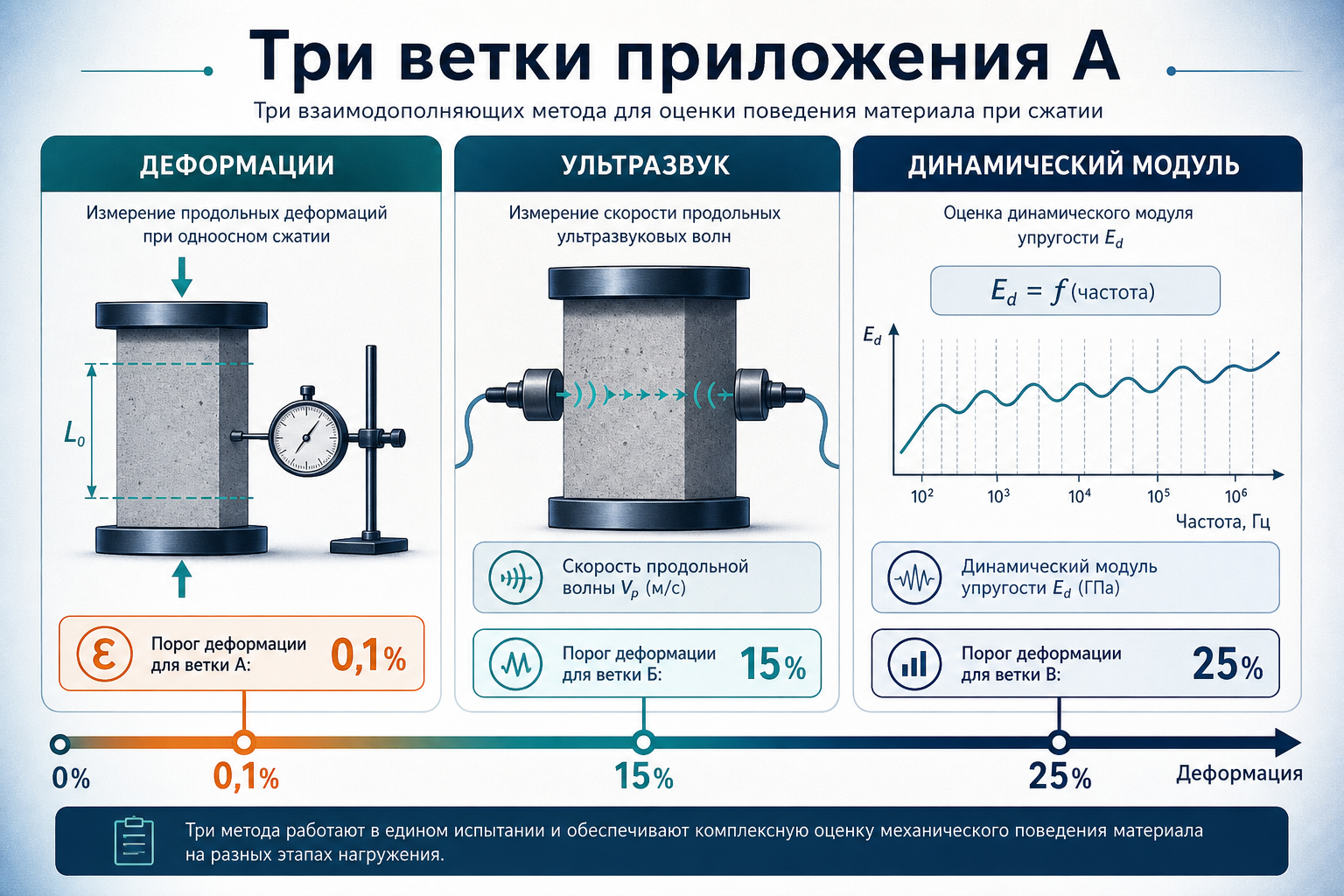

Три способа контроля в приложении А ГОСТ 10060

Примечание к приложению А: метод для оценки состояния образцов при циклах первого, второго или третьего режима (табл. 1). В протокол вносят результаты одной выбранной ветки (А.4.5) или нескольких — тогда марку берут минимальную (А.5).

Ветка	Раздел	Что измеряют	Критерий остановки (А.3.8)	Критерий выдерживания (А.5)
Деформации	А.4.3	Длина между реперами, индикатор	Увеличение длины 0,1 %	Средняя деформация ≤ 0,1 %
Скорость УЗ	А.4.2	Сквозное продольное прозвучивание	Снижение 15 %	Снижение среднего ≤ 15 %
Динамический модуль	А.4.1	Частота поперечных колебаний	Снижение модуля 25 %	Снижение среднего ≤ 25 %

Эта статья — про первую строку (деформации). УЗ-ветка пересекается с ГОСТ 17624, но режим циклов и критерии — из 10060, не из 17624.

Образцы и реперы🔗

А.2.1: минимум 6 образцов. В лаборатории — призмы 100×100×300 (или 400) мм в формах ГОСТ 22685. Из конструкции — керны и вырезки по А.2.2 (в т.ч. ГОСТ 28570 — отбор; полный текст 28570 в каталоге LABGO отсутствует, процедуру сверяйте с оригиналом).

А.2.3 — реперы:

в лабораторных призмах — закрепляют в форме при изготовлении;
в образцах из конструкции — в высверленные лунки на эпоксидной смоле;
тип реперов — ГОСТ 8269.0, п. 4.22.31, рис. 13.

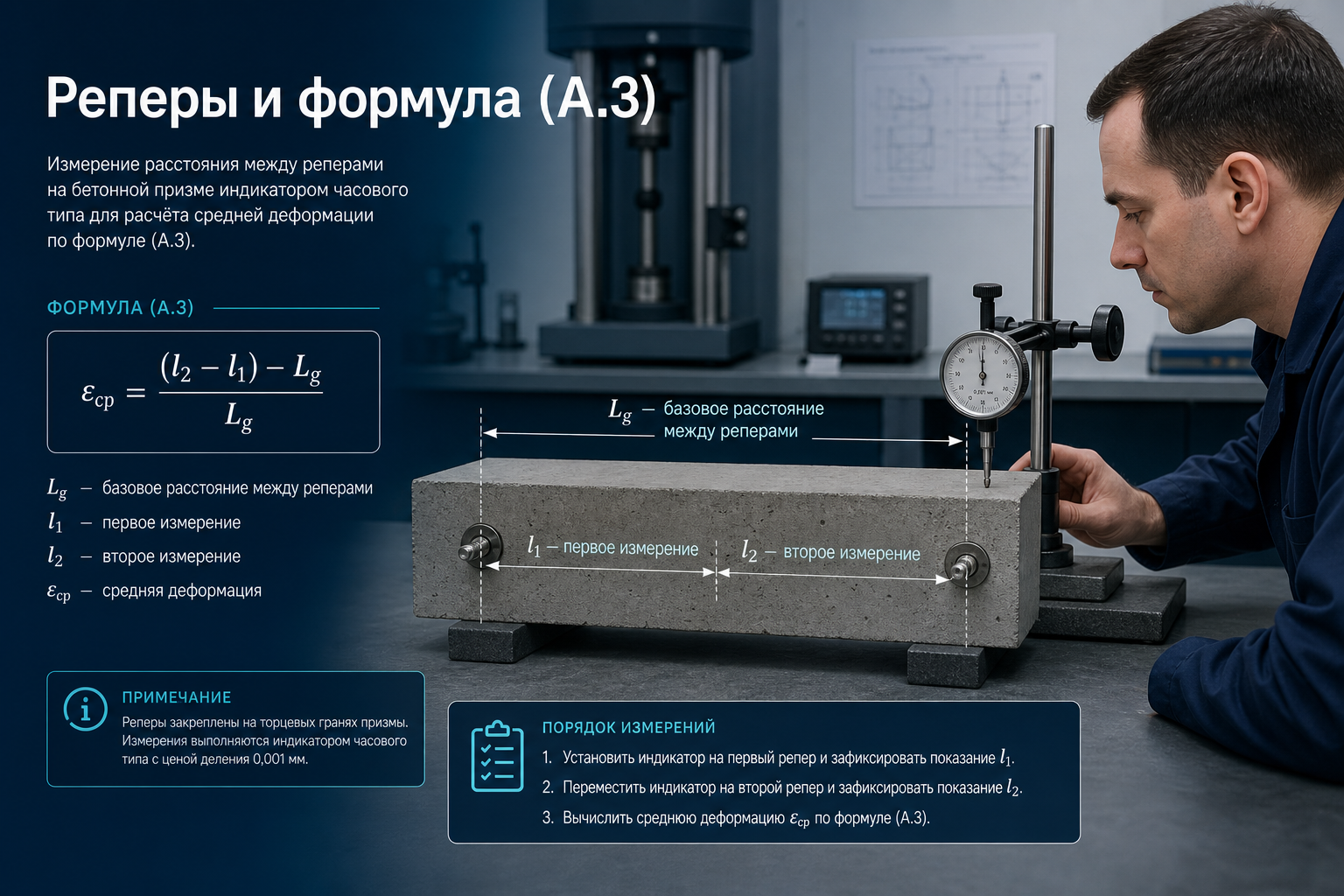

Установка реперов и измерение деформации призмы

А.2.4: для контроля температуры в центре образца — образец-«дублёр» с отверстием под датчик.

П. 4.4: испытания после проектного возраста (для образцов из конструкций — в проектном возрасте).

Оборудование (А.1)🔗

Назначение	Средство по ГОСТ
Измерение деформации	Штатив ГОСТ 10197 + индикатор ГОСТ 577 (±0,01 мм) или скоба ГОСТ 11098 (±0,012 мм)
Контрольный стержень	Нержавеющая сталь ГОСТ 5632, длина = длине образца
Морозильная камера	Температура по табл. 1
Взвешивание	Весы ГОСТ 24104, ±1 г
Насыщение / оттаивание	Ванны, (20 ± 2) °С

УЗ и резонансная ветки требуют отдельного оборудования (А.1) — в протоколе деформаций их не подставляют вместо L_c.

Порядок испытаний (А.3)🔗

Циклы замораживания-оттаивания — те же, что у разд. 5–6:

режим табл. 1 (вода или 5 % NaCl);
длительность — табл. 5 (для минимального размера 60–100 мм из конструкций — как для 100×100×100);
число циклов — табл. 4 (№36).

1. Насыщение по п. 4.12 (вода или NaCl — по табл. 1)
2. Взвешивание; замер l₁ и L_g (базовая длина между реперами)
3. Установка температурного датчика (А.2.4) — при необходимости
4. Циклы по табл. 4–5
5. После заданного N: взвешивание, замер l₂, осмотр дефектов (А.3.9)
6. Расчёт L_c по (А.3), Δm по (А.4)
7. Сравнение со критериями А.5; при нескольких ветках — минимальная марка

А.3.6: смена воды/раствора — каждые 100 циклов (методы 1–2) или 20 (метод 3).

А.3.7: при повторной установке в камеру — меняют расположение образцов; разброс температуры в камере ≤ 3 °С.

А.3.10: при перерывах — хранение по п. 4.13.

Формула (А.3): относительная деформация🔗

$L_{\rm c} = \frac{l_2 - l_1}{L_g} \cdot 100$

Обозначение	Смысл
l₁	Показание индикатора до заморозки, мм
l₂	Показание после N циклов, мм
L_g	Расстояние между реперами до циклов, мм
L_c	Относительная деформация, %

А.3.8: испытания прекращают, если по отдельному образцу:

Δm достигло 2 %;
увеличение длины 0,1 %;
(для других веток — свои пороги УЗ/модуля).

А.3.9: трещины, сколы, шелушение рёбер — образец снимают с испытаний.

Заключение и марка F (А.5)🔗

Образцы выдержали заданное число циклов, если одновременно:

средняя деформация серии L_c ≤ 0,1 %;
среднее Δm ≤ 2 %;
нет трещин, сколов, шелушения рёбер.

Марку F устанавливают по табл. 4 на максимальном N, где критерии А.5 ещё выполняются — аналогично логике п. 5.2.4.4, но вместо формулы (7) — пороги приложения А.

При нескольких способах контроля (деформации + УЗ) — марку по каждому показателю, итог — минимальная (А.5, второй абзац).

Не путать с формулой (7)

Базовые методы (разд. 5–6) сравнивают прочность на сжатие контрольных и основных кубов. Приложение А не заменяет формулу (7) автоматически — это другой набор критериев. В протоколе должно быть явно: «приложение А, деформации, А.4.3».

Приложение Б: если метод «чужой»🔗

П. 4.1: допускаются другие многоцикловые методы при обязательном коэффициенте перехода — приложение Б:

6 серий параллельно предлагаемым и стандартным методом;
K_j = n⁰_sj / n_sj (Б.1);
средний K̄ при V_k ≤ 9 % (Б.4).

Если лаборатория использует оборудование, не описанное в приложении А, но заявляет сопоставимость с F200 базового метода — без приложения Б ссылка на п. 4.1 не закрыта.

Протокол (А.4.5)🔗

Минимальный состав для ветки деформаций:

способ изготовления (лабораторная призма / вырезка из конструкции);
форма, размеры, L_g, масса до/после;
l₁, l₂, L_c по каждому образцу и среднее по серии;
число циклов N на каждой отметке табл. 4;
дефекты и цикл их появления;
метод испытаний (первый / второй / третий по табл. 1).

Чек-лист лаборанта🔗

В протоколе указано: приложение А, ветка деформаций (А.4.3)
Образцы — призмы 100×100×300(400) или по А.2.2, ≥ 6 шт.
Реперы по А.2.3, L_g зафиксирована до циклов
Насыщение — п. 4.12, среда по табл. 1
Циклы и режим — табл. 4 + табл. 5
После каждой отметки: l₂, Δm, осмотр (А.3.9)
Критерий А.5: средняя L_c ≤ 0,1 %, Δm ≤ 2 %
При альтернативном оборудовании — приложение Б (п. 4.1)
Марка F — по табл. 4, не выше последней успешной отметки

FAQ🔗

Есть ли в ГОСТ 10060 отдельный «дилатометрический» раздел?🔗

Нет. Нормативная база — приложение А, измерение деформаций (А.4.3). Название «дилатометрический» — лабораторный термин для этой ветки.

Можно ли использовать кубы 100×100×100 вместо призм?🔗

Приложение А для лабораторных образцов задаёт призмы 100×100×300(400) (А.2.1). Кубы — в разд. 5–6 с формулой (7). Подмена формы без обоснования — риск для протокола.

Нужны ли контрольные образцы на прессе, как в табл. 3?🔗

В приложении А — не серия «6 контрольных + 12 основных» с формулой (7). Базовое состояние фиксируют l₁, L_g, массой до циклов (А.3.1). См. №35 — для сравнения с базовым методом.

Чем 0,1 % деформации отличается от 2 % массы?🔗

А.3.8 и А.5 — разные показатели. Оба должны быть в норме на итоговой отметке. Рост длины 0,1 % на одном образце — основание остановить серию.

Сколько циклов для F200?🔗

Как у базового метода — 150/200 в строке «Базовые / Первый / F₁» (табл. 4), если выбран первый режим. См. №36.

Заменяет ли приложение А базовый метод для приёмки?🔗

Зависит от договора и проекта. ГОСТ допускает приложение А как рекомендуемое. Для спорной приёмки ПТО чаще требуют базовый метод. Согласуйте до начала испытания.

Вопрос → пункт ГОСТ🔗

Вопрос	Пункт / приложение
Где описан метод деформаций?	Приложение А, А.4.3
Формула деформации	(А.3)
Критерий 0,1 %	А.5
Когда остановить испытание?	А.3.8, А.3.9
Число образцов	А.2.1 — ≥ 6
Реперы	А.2.3, ГОСТ 8269.0
Циклы для марки F	Табл. 4, А.3.5
Другой метод — коэффициент перехода	П. 4.1, приложение Б
Состав протокола	А.4.5
