Изготовление балочек 40×40×160 по ГОСТ 310.4: раствор 1:3

УвеличитьИзготовление балочек 40×40×160 по ГОСТ 310.4

Протокол: Rсж = 48 МПа, паспорт ПЦ 500 — «в норме». Начальник ИЛ спрашивает: сколько минут вибрировали? В журнале — пусто. В рабочей записи — «уплотнили на столе». По п. 2.2.4 ГОСТ 310.4-81 вибрация длится ровно 3 мин от включения площадки; отклонение меняет плотность балочек и системно сдвигает Rизг и Rсж во всей серии.

ГОСТ 310.4-81 задаёт единый раствор 1:3 с В/Ц = 0,40, из которого льют три балочки 40×40×160 мм на каждый срок испытаний. Эта статья — полевой протокол изготовления (п. 2.2.1–2.2.5): от смазки формы до суток влажного хранения. Расплыв конуса — статья №40; изгиб и сжатие — обзор методики; ванна с водой — статья №43.

Полный текст: ГОСТ 310.4-81 в базе LABGO.

С чем не путать🔗

Раствор 1:3 — что именно смешивают🔗

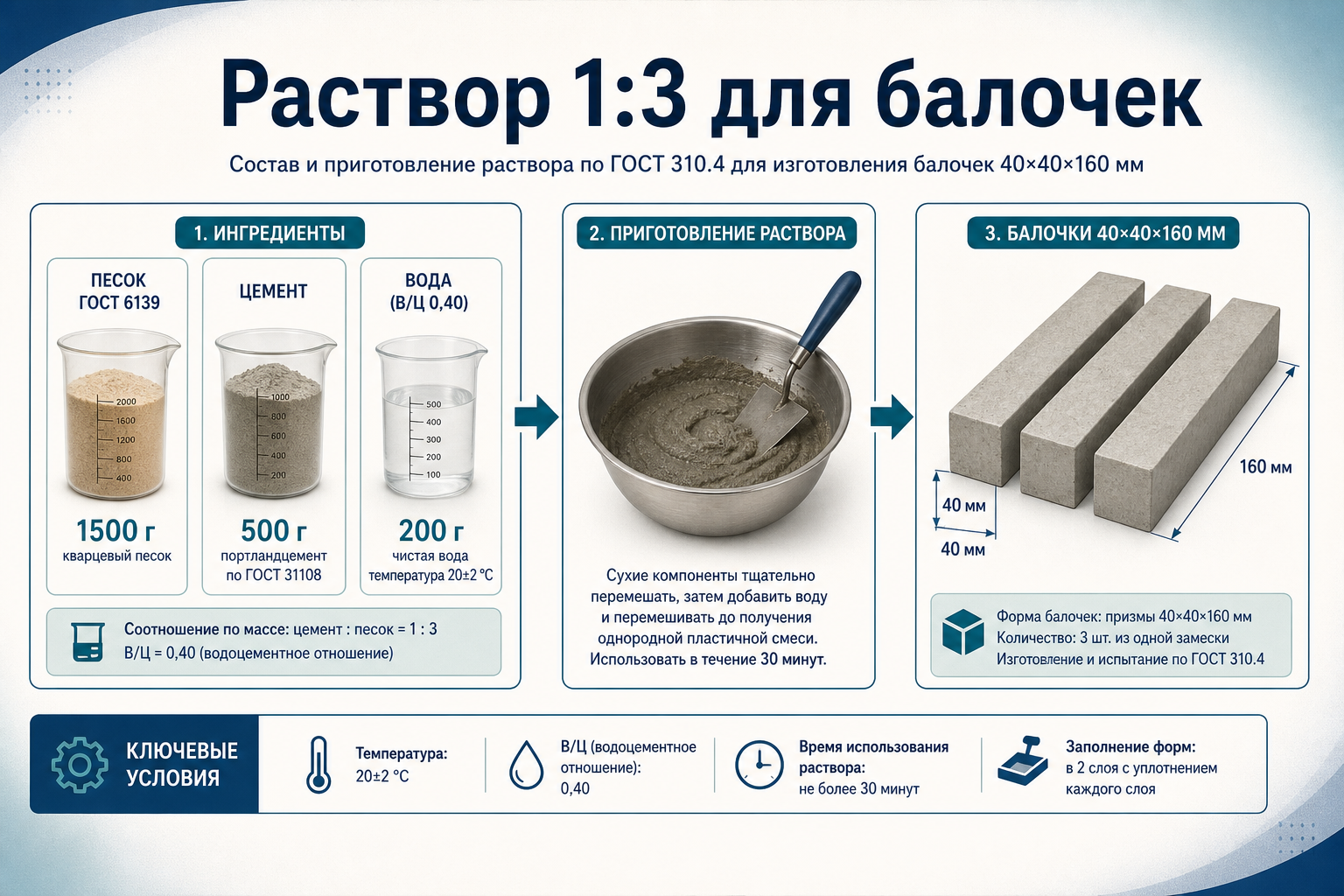

УвеличитьРаствор 1:3 для балочек: пропорции по п. 2.1.1

По п. 2.1.1 на одну порцию раствора для серии балочек:

Порядок загрузки (лопастная мешалка): песок → вода → цемент. Перемешивание (120 ± 10) с (п. 2.1.1). При бегунковой мешалке — по п. 2.1.1 (сухая смесь 1 мин, вода 0,5 мин впитывание, ещё 1 мин), затем перенос в чашу лопастной и 2,5 мин (п. 2.1.2).

Сколько балочек и какого размера🔗

• Размер: 40 × 40 × 160 мм — форма по п. 1.5, черт. 4; износ стенок ≤ 0,2 мм по ширине и высоте.
• Число: 3 образца (одна трёхгнездная форма) на каждый установленный срок испытаний (п. 2.2.3). Сроки 2 и 28 сут — из программы / паспорта; на каждый срок — отдельная заливка.
• Насадка (п. 1.6): плотно прижимает стенки к поддону и форму к столу виброплощадки.

Подготовка формы — п. 2.2.1🔗

Перед заливкой:

1. Внутренние стенки и поддон — тонкий слой машинного масла (не «на глаз» — избыток даёт раковины).
2. Стыки наружных стенок и поддона — солидол или другая густая смазка (п. 2.2.1).
3. На форму — насадка; стык форма–насадка снаружи тоже промазывают (п. 2.2.1).

Стенки при сборке не должны пропускать воду (п. 1.5). Утечка раствора — признак неплотной сборки; такую серию перезаливают.

Вибрация — пошаговый тайминг п. 2.2.4🔗

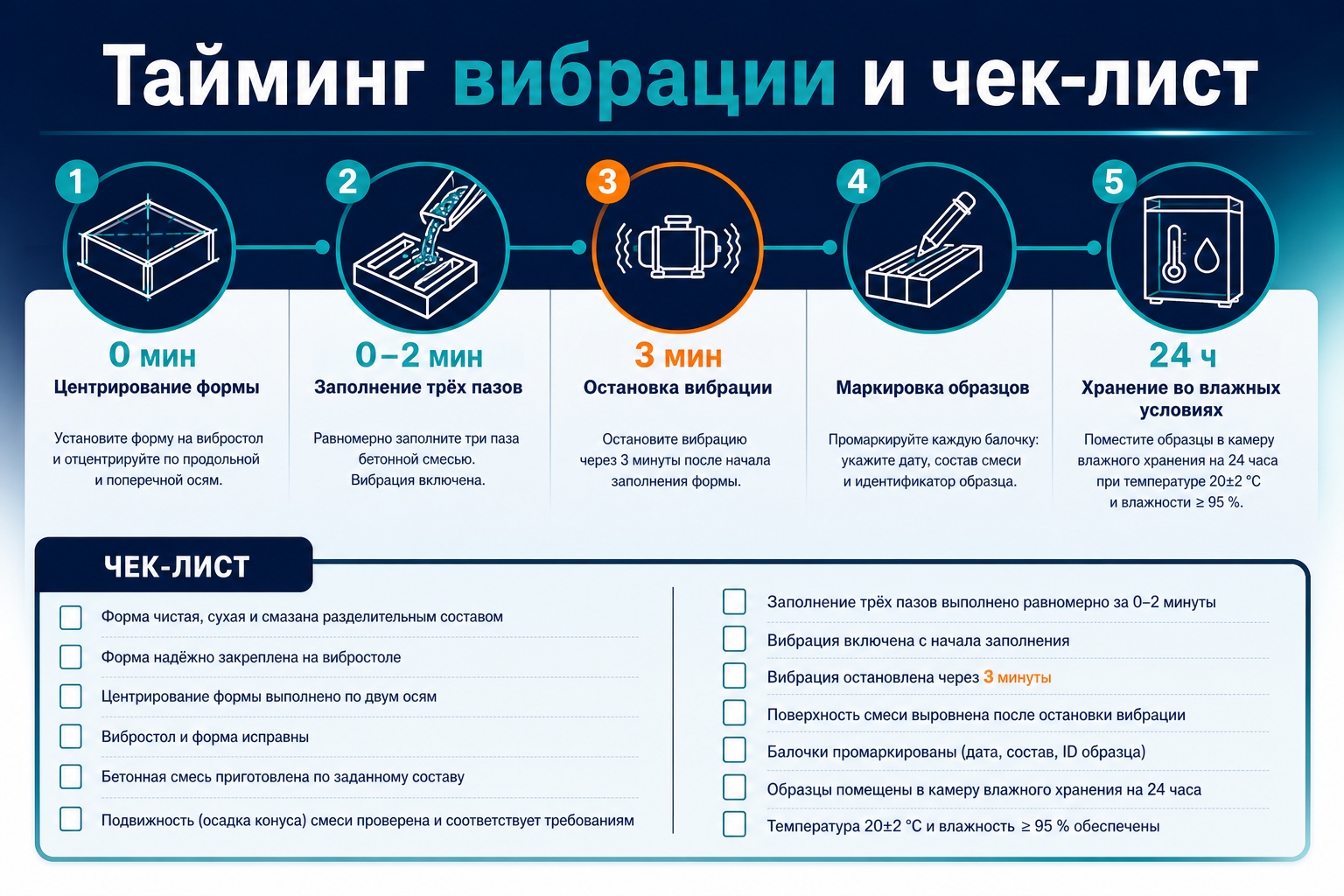

УвеличитьТайминг вибрации и чек-лист изготовления балочек

Параметры площадки (п. 1.7): амплитуда (0,35 ± 0,03) мм, частота 3000–2000 колебаний/мин, реле времени. Допускается две формы симметрично от центра — только при одновременном заполнении (п. 2.2.4).

Хранение в форме — п. 2.2.5🔗

После заливки образцы не расформовывают (24 ± 1) ч в:

• ванне с гидравлическим затвором, или
• шкафу с относительной влажностью ≥ 90 %.

Это не хранение в воде (п. 2.2.6) — вода после суток в форме. Подробно — статья №43.

П. 2.2.6.1: если через 24 ч прочность недостаточна для расформовки без повреждения — допускается (48 ± 2) ч в форме с записью в журнале.

Что дальше по стандарту (кратко)🔗

Типичные ошибки при изготовлении🔗

Чек-лист лаборанта перед заливкой🔗

Оборудование

• Поверка мешалки, виброплощадки, форм — не реже 1 раза в год (прилож. 2)
• Форма: износ ≤ 0,2 мм, стыки герметичны (п. 1.5)
• Насадка прижимает форму к столу (п. 1.6)

Раствор

• 1500 + 500 + вода; В/Ц зафиксировано (п. 2.1.1, 2.2.2)
• Расплыв 106–115 мм или скорректированная вода (п. 2.1.5)

Заливка

• Смазка: масло внутри, солидол на стыках (п. 2.2.1)
• Вибрация 3 мин, три гнезда заполнены равномерно (п. 2.2.4)
• Маркировка: партия, дата, срок (2 / 28 сут)

После заливки

• (24 ± 1) ч при RH ≥ 90 % (п. 2.2.5)
• Запись в журнале готова для п. 2.2.6

Где помогает цифровой инженер лаборатории LABGO🔗

Изготовление балочек — повторяющаяся операция с жёсткими минутами и массами. Ошибка на вибрации или В/Ц портит всю серию до испытания на прессе.

Цифровой инженер лаборатории на labgo.ai:

• ведёт по п. 2.2.1–2.2.5 с напоминанием 3 мин и 24 ч;
• связывает расплыв (п. 2.1.5) с В/Ц для балочек;
• готовит поля журнала и черновик протокола для связки с 2.2.9–2.2.12.

Он не заменяет подпись начальника ИЛ — снимает типовые промахи «вибрировали пока не заполнили».

Частые вопросы (FAQ)🔗

Можно ли лить балочки без проверки расплыва?🔗

Нет. П. 2.2.2 требует раствор с консистенцией 106–115 мм (или В/Ц по п. 2.1.5). Без записи расплыва серия не соответствует методике.

Одна форма на 2 и 28 суток?🔗

Нет. П. 2.2.3 — отдельные три балочки на каждый срок. Одна заливка = один срок.

Почему именно раствор 1:3, а не бетон объекта?🔗

310.4 сравнивает активность цемента в стандартизованном растворе, а не прочность вашей смеси. 10180 — для бетона на объекте.

Достаточно ли 24 ч в форме перед водой?🔗

Для нормального твердения — да (п. 2.2.5). Исключение 48 ч — только по п. 2.2.6.1 с записью.

Что проверит ПТО в протоколе?🔗

В/Ц, расплыв, число балочек, сроки, затем Rизг / Rсж — см. активность vs марка.
