Масштабный коэффициент α по ГОСТ 10180: пересчёт куба 100 и 200 мм к базовому 150

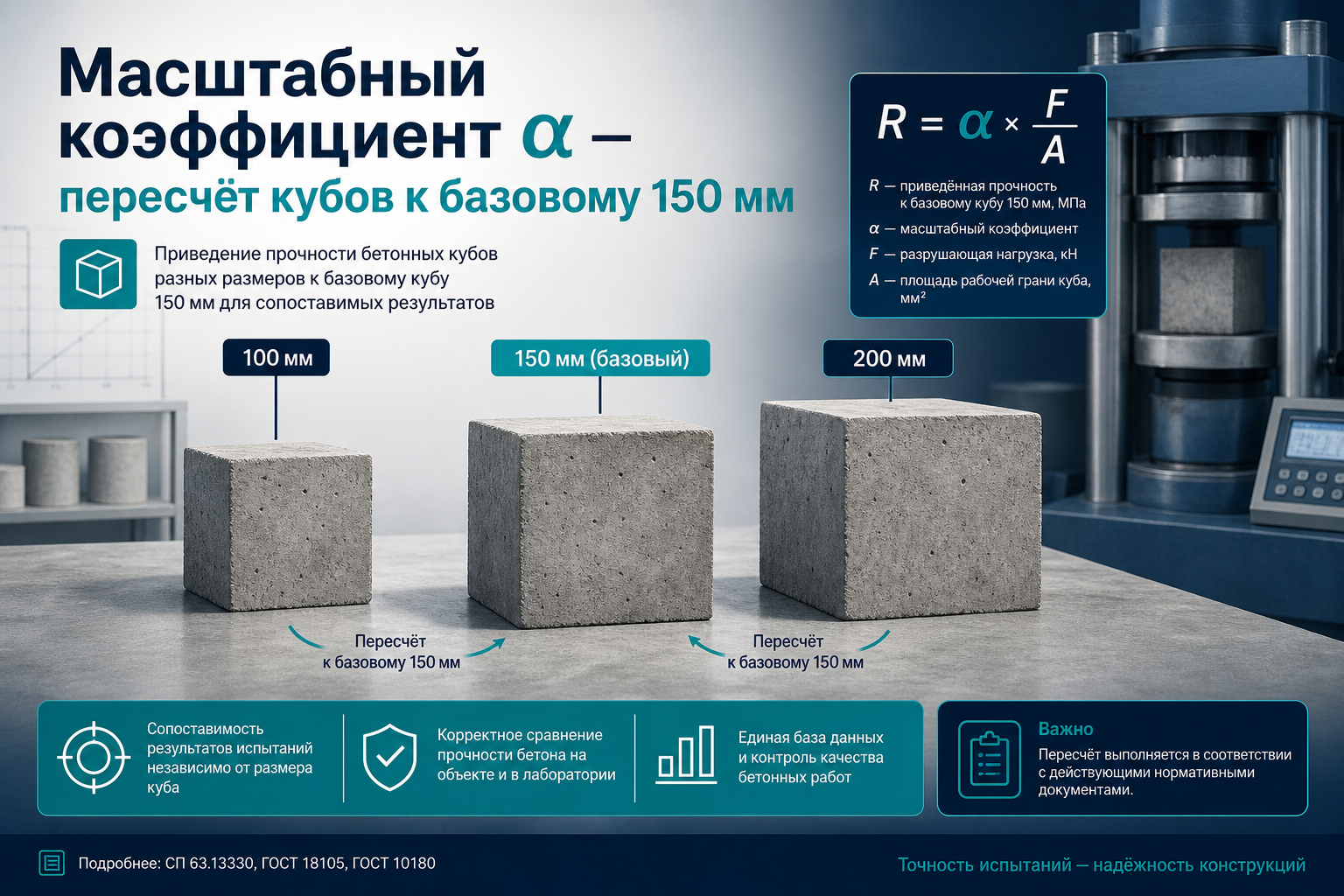

УвеличитьМасштабный коэффициент α по ГОСТ 10180-2012 — пересчёт кубов к базовому 150 мм

Масштабный коэффициент α по ГОСТ 10180-2012 приводит прочность куба любого размера к базовому образцу 150×150 мм: для ребра 100 мм — α = 0,95, для 200 мм — α = 1,05. Без α в формуле R = α·F/A протокол лаборатории завышает или занижает класс бетона на ~5 % — этого достаточно для спора при приёмке монолита.

Полный текст: ГОСТ 10180-2012 в базе LABGO.

Где болит при приёмке🔗

Типичные ситуации на объекте:

• в протоколе указан куб 100×100 мм, а в расчёте α = 1,00 — прочность завышена на ~5 %;
• лаборатория привела F/A без α, а инженер ПТО принял цифру как R для сравнения с Bнорm по ГОСТ 18105-2018;
• в заявке на испытания не указан размер куба — лаборатория отлила 100 мм (экономия смеси), а проектная документация подразумевает сопоставление с базовым 150 мм;
• при сравнении двух протоколов с разными размерами кубов сравнивают «сырые» МПа — вывод о классе неверен.

Испытание и ошибки лаборанта — в материале про 8 типичных ошибок. Изготовление кубов — в статье про формование. Здесь — пересчёт и проверка протокола.

Что требует ГОСТ 10180-2012🔗

Формула прочности на сжатие🔗

П. 8.1, формула (1):

$R = \alpha \frac{F}{A} K_W$

где F — разрушающая нагрузка, Н; A — площадь сечения, мм²; α — масштабный коэффициент приведения к базовому образцу; K_W — поправка на влажность только для ячеистого бетона.

Для тяжёлого и мелкозернистого бетона на кубах: K_W = 1, расчёт сводится к R = α·F/A.

Откуда брать α🔗

П. 8.2: коэффициенты определяют экспериментально по приложению Л. Допускается принимать α по таблице 4 — это стандартный путь для большинства аккредитованных ИЛ.

Базовый образец (п. 4.1.1, примечание к таблице 1): куб или призма с рабочим сечением 150×150 мм — все α в таблице 4 приведены к этому размеру.

Таблица 4 — α для кубов (сжатие, кроме ячеистого)🔗

УвеличитьТаблица 4 — масштабный коэффициент α для кубов по ГОСТ 10180-2012

Закономерность: чем меньше куб относительно 150 мм — тем меньше α (прочность мелкого образца занижена относительно базового); чем больше — тем больше α.

Для цилиндров α выше, чем у куба того же диаметра (в таблице 4 отдельный блок: 100×200 — α = 1,16). Смешивать куб и цилиндр в одной серии без пересчёта нельзя. Подробно для ПТО — цилиндры или кубы.

Как пересчитать: примеры для ПТО🔗

Куб 100×100 мм🔗

Разрушающая нагрузка F = 640 кН, площадь A = 100 × 100 = 10 000 мм².

«Сырое» напряжение:

$\frac{F}{A} = \frac{640\,000}{10\,000} = 64\dcomma 0\ \text{МПа}$

С учётом α = 0,95:

$R = 0\dcomma 95 \times 64\dcomma 0 = 60\dcomma 8\ \text{МПа}$

Если лаборатория записала 64,0 МПа без α — завышение 3,2 МПа (~5 %).

Куб 200×200 мм🔗

F = 2,520 кН, A = 40,000 мм²:

$\frac{F}{A} = \frac{2\,520\,000}{40\,000} = 63\dcomma 0\ \text{МПа}$

С α = 1,05:

$R = 1\dcomma 05 \times 63\dcomma 0 = 66\dcomma 2\ \text{МПа}$

Без α прочность занижена на 3,2 МПа.

Сравнение двух протоколов🔗

По «сырым» F/A разница 1 МПа — кажется, что бетон почти одинаковый. После α разница 5,4 МПа — это уже разный вывод о соответствии классу.

УвеличитьПроверка коэффициента α в протоколе лаборатории

Связка с ГОСТ 18105-2018🔗

ГОСТ 18105 оценивает класс бетона по Ri — прочности серии образцов, испытанных по ГОСТ 10180. В Ri уже должен быть учтён α. Инженер ПТО:

1. проверяет, что в протоколе указаны размер образца и α;
2. пересчитывает R = α·F/A для контрольного куба (или сверяет с графой протокола);
3. сравнивает Rm, Rmin серии с Bнорm, B по схеме контроля (практический разбор 18105).

Ошибка α на этапе одного куба переносится в всю серию и может изменить решение «принять / не принять» захватку.

Сводная таблица: вопрос → пункт ГОСТ🔗

❗ Риск: последствия неверного α🔗

На границе класса B25/B30 погрешность 3 МПа — это уже разница между допуском к следующему этапу и предписанием.

Чек-лист инженера ПТО при проверке протокола🔗

• В протоколе указан размер образца (ребро куба, мм)
• Размер соответствует таблице 2 по крупности заполнителя (изготовление кубов)
• Указан α из таблицы 4 для данного размера
• R = α × F/A (для тяжёлого бетона без K_W) — пересчёт сходится с протоколом
• Для куба 150 мм: α = 1,00
• Для куба 100 мм: α = 0,95; для 200 мм: α = 1,05
• Ri серии рассчитана по п. 8.4 (не «лучший куб»)
• Сравнение с Bнорm ведётся по ГОСТ 18105, а не по «сырому» F/A
• В заявке на следующую партию зафиксирован требуемый размер куба

FAQ🔗

Какой масштабный коэффициент α у куба 100 мм по ГОСТ 10180?🔗

α = 0,95 (таблица 4, сжатие тяжёлого и мелкозернистого бетона). Прочность приводят к базовому образцу 150×150 мм по формуле R = α·F/A (п. 8.1).

Нужно ли пересчитывать 200 мм к 150 мм?🔗

Да. Для куба 200×200 мм α = 1,05. Без умножения на α результат занижен относительно базового образца. В протоколе должна стоять уже пересчитанная R, а не только F/A.

Можно ли всегда использовать α = 1,00?🔗

Нет. α = 1,00 только для базового куба 150 мм и призмы 150×150. Для 100 и 200 мм — другие значения таблицы 4. Ошибка даёт систематическое смещение ~5 %.

Влияет ли α на приёмку монолита по ГОСТ 18105?🔗

Да. Ri в оценке класса — это прочность по ГОСТ 10180 с учётом α. Завышенная R из-за α = 1,00 на мелком кубе может дать ложное соответствие Bнорm; заниженная — необоснованный отказ.

Чем α отличается от K_W?🔗

α — масштаб по размеру и форме образца (таблица 4). K_W — поправка на влажность ячеистого бетона (таблица 5). Для обычного тяжёлого бетона на кубах K_W = 1.

---
