Объединение номинальных составов бетона — п. 6.1.3 ГОСТ 18105
На РБУ два рецепта B25: Щ-20 (гравий 20 мм) и Щ-40 (40 мм), расход цемента 310 и 340 кг/м³. Технолог объединил статистику «для ускорения перехода на схему А». ПТО отклонил паспорт: max V̄m = 14 % по одному составу, разброс V̄m = 2,8 % — п. 6.1.3 не выполнен.
ГОСТ 18105-2018 допускает объединение только при четырёх числовых условиях и только по схемам А или Б — не Г. Раз в год условия перепроверяют отдельно по каждому номинальному составу.
Полный текст: ГОСТ 18105-2018. Серия: схема А, схема Б, переход схем.
Для кого эта статья
Материал для технологов РБУ, лаборантов, начальников ИЛ и инженеров ПТО. Запросы: «объединение составов ГОСТ 18105», «п. 6.1.3 условия», «два рецепта B25 одна партия», «V̄m 13 процентов», «можно ли смешать номинальные составы».
Не путать с монолитом
П. 8.1.3 — объединение конструкций в группу на объекте — другая норма. Эта статья — партии бетонной смеси (раздел 6).
Что такое номинальный состав — п. 6.1.1🔗
П. 6.1.1: партия — один номинальный состав по ГОСТ 27006, одни материалы, единая технология. Смена — минимум, неделя — максимум изготовления партии.
Номинальный состав — зафиксированный рецепт (марка РБУ, код в АСУ). B25-Щ20-П4 и B25-Щ40-П4 — два разных номинальных состава, один класс B25.
Объединение — исключение из правила «один состав = одна партия» при выполнении 6.1.3.
Когда объединение допустимо🔗
П. 6.1.3 — только:
| Требование | Пункт |
|---|---|
| Схема А или Б | 6.1.3 (не Г, не монолит) |
| Один класс по прочности | 6.1.3 |
| Разные номинальные составы | 6.1.3 |
| Четыре числовых условия | ниже |
| Проверка раз в год | абзац 2 6.1.3 |
Схема Г (начальный период) — объединение по 6.1.3 не применяют. См. схему Г на РБУ.
Четыре условия п. 6.1.3🔗

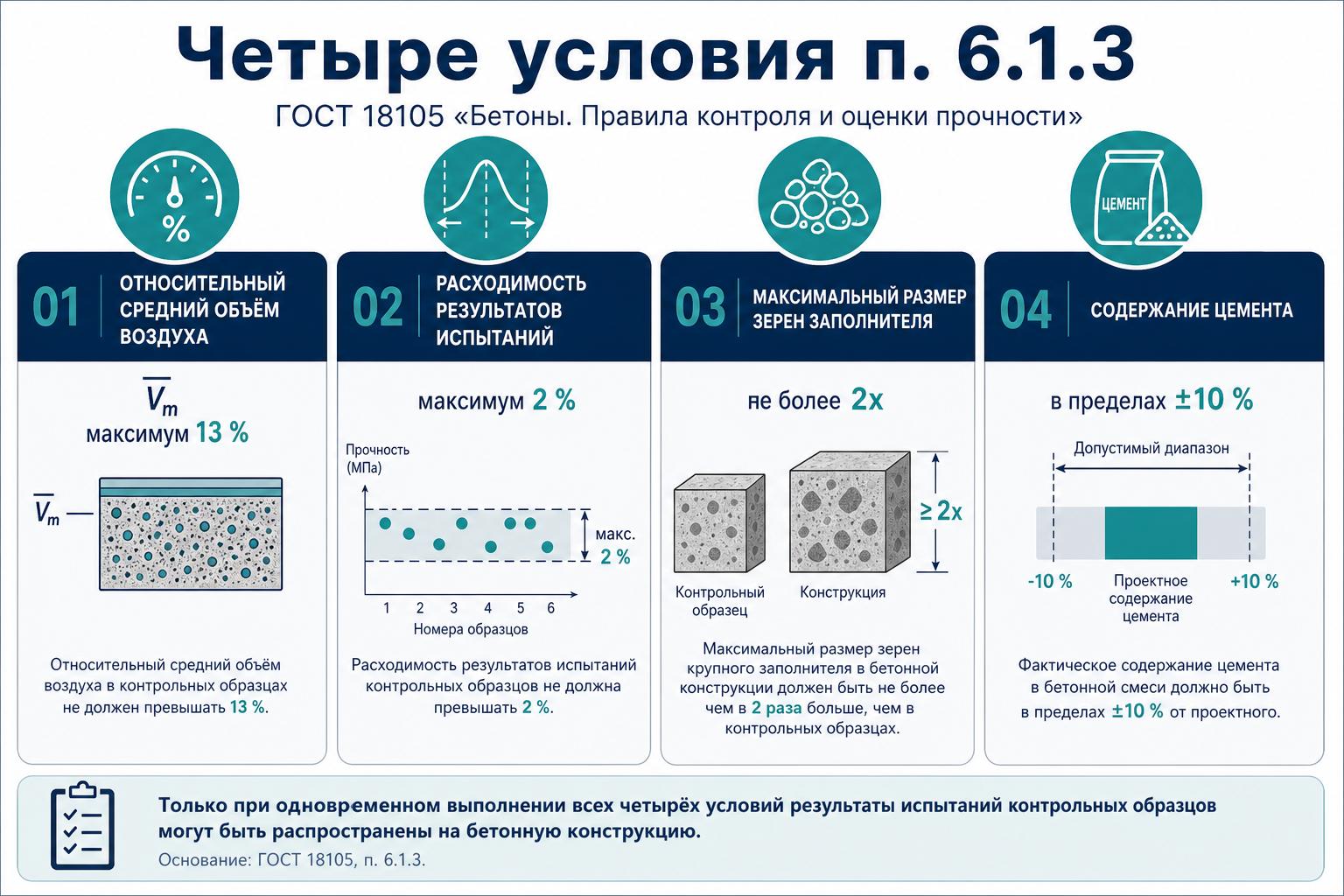

Четыре условия объединения составов
| № | Условие | Норма |
|---|---|---|
| 1 | max V̄m объединяемых составов за анализируемый период | ≤ 13 % |
| 2 | max V̄m − min V̄m между составами за период | ≤ 2 % |
| 3 | Наибольшая крупность заполнителя | отличается ≤ 2× |
| 4 | Расход цемента | ±10 % от среднего по составам |
V̄m — средний коэффициент вариации за анализируемый период по каждому составу отдельно (п. 3.1.21, формула (8) при схеме А). Подробнее — статья по Vm и схема А.
Числовой пример (учебный)🔗
Два состава B25, анализируемый квартал:
| Состав | V̄m, % | Щ, мм | Цемент, кг/м³ |
|---|---|---|---|
| Щ-20 | 8,0 | 20 | 310 |
| Щ-40 | 9,5 | 40 | 340 |
Проверка:
- max V̄m = 9,5 % ≤ 13 % — OK
- 9,5 − 8,0 = 1,5 % ≤ 2 % — OK
- 40 / 20 = 2× — OK (ровно граница)
- Средний цемент 325; 310 −5,4 %, 340 +4,6 % — OK (±10 %)
Объединение допустимо — при схеме А/Б и годовой верификации.

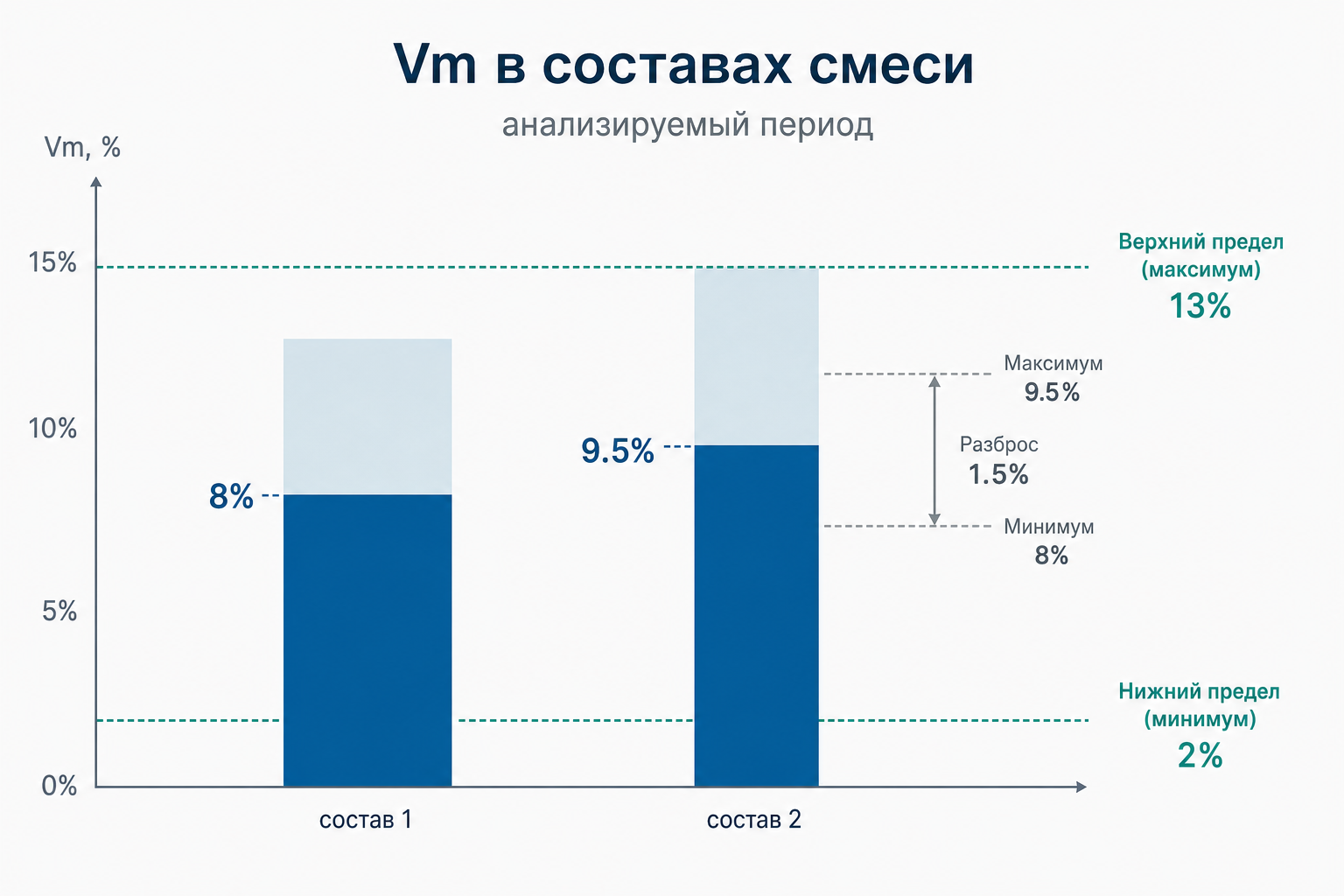

V̄m двух составов — пределы 13 % и 2 %
Пример отказа🔗
| Состав | V̄m, % |
|---|---|
| A | 7,5 |
| B | 10,2 |
Разброс 10,2 − 7,5 = 2,7 % > 2 % → объединять нельзя, вести статистику раздельно.
Проверка раз в год — абзац 2 п. 6.1.3🔗
Условия объединения проверяют один раз в год по результатам однородности отдельно для каждого номинального состава за два последних контролируемых периода.
Практика:
- Ведут V̄m (или Vc при Б) по каждому рецепту отдельно.
- Раз в год — протокол «условия 6.1.3 выполнены / не выполнены».
- При смене цемента, песка, Щ — внеплановая перепроверка (разумная практика ИЛ).
- Без протокола ПТО вправе не принимать объединённую статистику.
Первый контролируемый период после объединения🔗
П. 6.1.3 (абзац 3): при первом объединении коэффициент вариации в первый контролируемый период — среднее арифметическое V̄m (или Vc) отдельных номинальных составов.
Пример: V̄m₁ = 8,0 %, V̄m₂ = 9,5 % → для первого контролируемого периода принимают (8,0 + 9,5) / 2 = 8,75 % → Kт по табл. А.1 → RT на период.
Далее — общая статистика объединённой «виртуальной» партии по схеме А (V̄m по (8) из всех Ri объединённых отгрузок) или Б (Vc).
Как это связано с RT и приёмкой🔗
Объединение не отменяет (п. 6.5.2):
Rm ≥ RT ((11))
Rmin ≥ Bнорm ((12))
RT считают по объединённой V̄m/Vc после выполнения 6.1.3 — см. RT и Kт.
Паспорт (6.5.4): указывают актуальное RT; желательно пометка «контроль по объединённым составам … по 6.1.3» в программе контроля.
Объединение vs переход схем — не путать🔗
| Вопрос | Объединение 6.1.3 | Переход Г→Б→А |
|---|---|---|
| Суть | Два рецепта → одна статистика | Смена Kт при накоплении Ri |
| Схемы | Только А/Б | Г, Б, А |
| Пороги | 13 %, 2 %, Щ, цемент | 15, 30 Ri |
| Статья | эта | переход схем |
Типичные ошибки🔗
| Ошибка | Почему неверно |
|---|---|
| Объединили на схеме Г | 6.1.3 не применяется |
| Разные классы B25 и B30 | Только один класс |
| Щ 5 и Щ 40 (>2×) | Нарушение п. 3 |
| Цемент 280 и 350 (>±10 %) | Нарушение п. 4 |
| Не проверили раз в год | Абзац 2 6.1.3 |
| Смешали рецепты в одном барабане без нормы | Это не объединение по 18105, а смена состава партии |
Чек-лист технолога🔗
- Подтвердить схему А или Б — не Г.
- Один класс прочности.
- Посчитать V̄m по каждому составу за период.
- Проверить 13 %, 2 %, 2× Щ, ±10 % цемент.
- Оформить годовой протокол 6.1.3.
- Первый контролируемый период — среднее V̄m составов.
- Обновить RT в паспорте (6.5.4).
Цифровой инженер лаборатории LABGO🔗
Цифровой инженер лаборатории LABGO:
- ведёт V̄m по каждому номинальному составу;
- проверяет четыре условия 6.1.3 и напоминает о годовой верификации;
- считает среднее V̄m для первого контролируемого периода;
- пересчитывает RT объединённой статистики;
- не предлагает объединение при схеме Г.
Заказать аудит программы контроля: labgo.ai/ru/labs/rfq — ГОСТ 18105, номинальные составы.
Частые вопросы (FAQ)🔗
Можно ли объединить B25 и B30?🔗
Нет. Только один класс по прочности (6.1.3).
Объединение ускоряет переход на схему А?🔗
Только если Σ Ri по объединённой статистике ≥ 30 и условия 6.1.3 выполнены. Иначе — риск отказа ПТО.
Щ 20 и Щ 25 — можно?🔗
25/20 = 1,25 < 2 — по крупности допустимо при остальных условиях.
Нужно ли объединять в производстве?🔗
Нет. Объединение — метод статистического контроля, не требование смешивать смеси в барабане.
Что при нарушении 13 % или 2 %?🔗
Вести составы раздельно до стабилизации или п. 4.8 — больше испытаний, разделение партий.
Лаборатории в каталоге LABGO🔗
Лаборатории с контролем партий и программой по ГОСТ 18105
Ниже — лаборатории, у которых в каталоге цен LABGO есть услуги с привязкой к ГОСТ 18105-2018. Полный текст стандарта — на странице ГОСТа.
8 лабораторий в каталоге.
Связанные материалы🔗
- Нерегулярные партии — п. 6.3.4 — отличие от 6.1.3, заимствование Vm
- Схема А: V̄m за период — источник V̄m по составам
- Схема Б: Vc — объединение только с Б
- Переход Г → Б → А — не путать с 6.1.3
- Коэффициент Vm — расчёт V̄m
- Требуемая RT — после объединения
- Класс B и Bнорm — один класс обязателен
- Виды нормируемой прочности — табл. 1, Vm по видам
- Паспорт качества смеси — RT в паспорте, 6.5.4
- Статистический контроль: обзор
- ГОСТ 18105-2018 — полный текст
Статья подготовлена командой LABGO.AI. Факты сверены с п. 6.1.1, 6.1.3, 6.3.1–6.5.4 и приложением А ГОСТ 18105-2018 в базе LABGO.
Поделиться статьей
Статья оказалась полезной? Поделитесь с коллегами
Готовы начать испытания?
Получите профессиональные результаты уже сегодня
Рекомендуемые статьи
Другие статьи, которые могут вас заинтересовать
Что такое номер номинального состава бетонной смеси и как по нему собирают партию
Номер номинального состава бетонной смеси — код рецепта на заводе: класс, крупность, добавки и материалы. Это не номер партии и не класс B25.
Схема А контроля прочности бетона: V̄m за период, RT и приёмка партий РБУ по ГОСТ 18105
Практический разбор схемы А ГОСТ 18105 для массового производства: не менее 30 Ri, формула (8) для V̄m, Kт по табл. А.1, контролируемый период и приёмка по п. 6.5.2.
Формула (8) средней прочности: схемы А и Б по ГОСТ 18105
Практический разбор взвешенного среднего Vm по формуле (8): как считать V̄m и скользящий Vc, зачем вес n_i, связь с Kт и RT, п. 7.3.3 на заводе ЖБИ и типичные ошибки технолога РБУ.
Получайте новые статьи на email
Экспертные материалы о НК и лабораторных исследованиях
