Поверхностное прозвучивание бетона по ГОСТ 17624-2021 для ПТО

Q: Почему для монолита почти всегда поверхностное, а не сквозное?

П. 4.2 и п. 7.3: монолит и панели, где сквозное затруднено, испытывают поверхностным способом. Сквозное — при доступе к обеим граням и измерении базы (п. 6.3.8).

Q: Достаточно ли одного замера УЗ на участке?

Нет для поверхностного — п. 7.7 требует ≥ 2. Для сквозного — 1 (№25).

Q: Обязателен ли отрыв со скалыванием для градуировки?

Не всегда — п. 6.1.2 допускает также керны и кубы 10180. Но на объекте связка УЗ + отрыв — самый частый вариант (п. 6.2.2: ≥ 12 участков).

Q: Чем поверхностная база 120 мм отличается от сквозной 100 мм?

Это разные геометрии пути импульса. П. 5.4 / 6.3.4 задают 120 мм для поверхностного и 100 мм (до 70 мм в особых случаях) — для сквозного. Базу нельзя менять между градуировкой и контролем (п. 4.4).

Q: Можно ли УЗК по привязанной градуировке считать Rm по схеме А?

Нет. П. 7.8: при привязке — только схема Г ГОСТ 18105-2018. Схемы А–В — при собственной градуировке по разд. 6.

Q: Что делать, если стена свежештроблена под электрику?

Штроба в зоне УП нарушает п. 4.9 / 7.5. Точку переносят на целый участок или фиксируют невозможность измерения в данной зоне.

Поверхностное прозвучивание бетона: контроль с одной стороны конструкции

На монолитной стене доступна одна грань — сквозное прозвучивание невозможно. Лаборатория присылает протокол: «прочность по ультразвуку, поверхностный способ». Вопросы ПТО: это нормально по ГОСТ? База прибора какая? Два замера на участке были? Градуировку строили с отрывом или «по шкале прибора»?

ГОСТ 17624-2021 для монолита как правило предписывает поверхностное прозвучивание (п. 4.2, п. 7.3). Это не «упрощённый» метод — у него свои требования к базе, арматуре и числу измерений.

Полный текст: ГОСТ 17624-2021 в базе LABGO.

Для кого эта статья

Материал для инженера ПТО и технадзора, который проверяет протокол или заказывает УЗК. Обзор УЗК — оба способа и связка с 18105; сквозное прозвучивание — когда доступны две грани; здесь — только поверхностный способ для монолита и панелей.

С чем не путать🔗

Материал	Фокус	Эта статья №26
Обзор УЗК	Оба способа, градуировка, 18105	Только поверхностный: когда законен, что в протоколе
Сквозное №25	Две грани, база ≥ 100 мм, 1 замер	Одна грань, база ≥ 120 мм, ≥ 2 замера
Градуировка V→R №27	Построение кривой	Что ПТО видит в источнике градуировки (п. 6.1.2)
Отрыв со скалыванием	Механика анкера	Зачем отрыв нужен для градуировки УЗК

Когда поверхностное — не опция, а норма🔗

П. 4.2: определение прочности монолитных конструкций проводят как правило поверхностным способом.

П. 7.3 перечисляет типовые случаи, где сквозное затруднено:

Конструкция	Почему поверхностное
Монолит (стены, колонны, балки)	Одна открытая грань при опалубке / после распалубки
Плоские и ребристые панели перекрытий	Нет доступа сквозь пустоты / ребра
Многопустотные панели, стеновые панели	Сквозная база не измеряется надёжно
Трубы, тонкостенные элементы	Геометрия не позволяет п. 6.3.8

Сквозное допускается при доступе к двум граням и измерении базы (п. 4.2) — см. статью №25. Если в протоколе монолита указано «сквозное» без обоснования доступа — это повод для уточнения.

Схема поверхностного прозвучивания (рис. А.1 б)🔗

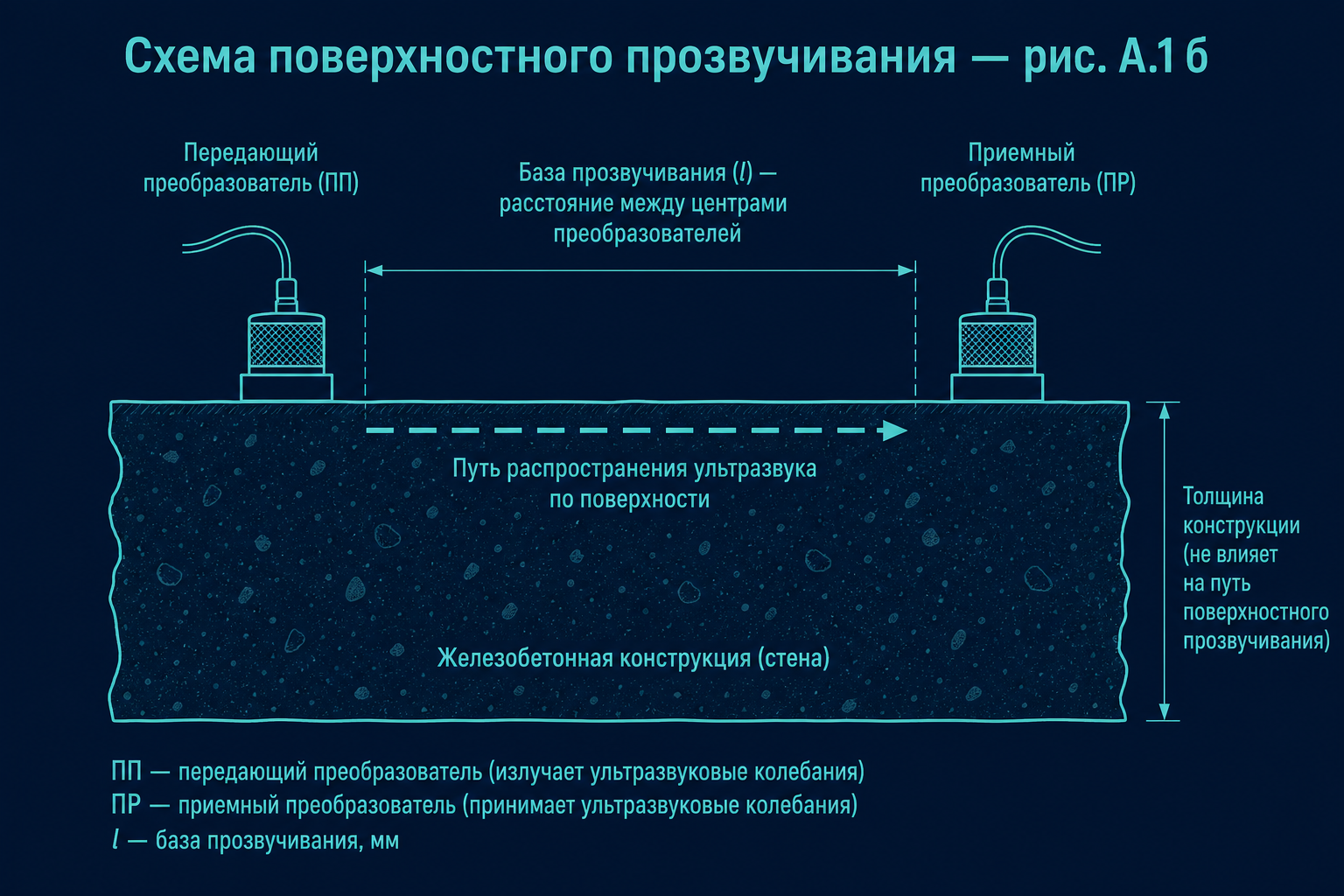

Схема поверхностного прозвучивания: оба преобразователя на одной грани

Приложение А, п. А.2: оба ультразвуковых преобразователя (УП) — на одной стороне образца или конструкции (рисунок А.1 б). Импульс идёт вдоль поверхностного пути между зонами контакта.

Параметр	Требование	Где в протоколе
База l	≥ 120 мм, постоянна при градуировке и контроле	П. 5.4, п. 7.4
Марка прибора	Та же, что при градуировке	П. 4.4, п. 7.4
Контакт	Одинаковый способ (смазка / вода)	П. 5.5
Показания в МПа	Не принимаются без градуировки	П. 5.6

П. 7.4: если лаборатория сменила прибор или базу после градуировки — результаты не сопоставимы с зависимостью.

Арматура и рисунок 1 — что проверить на объекте🔗

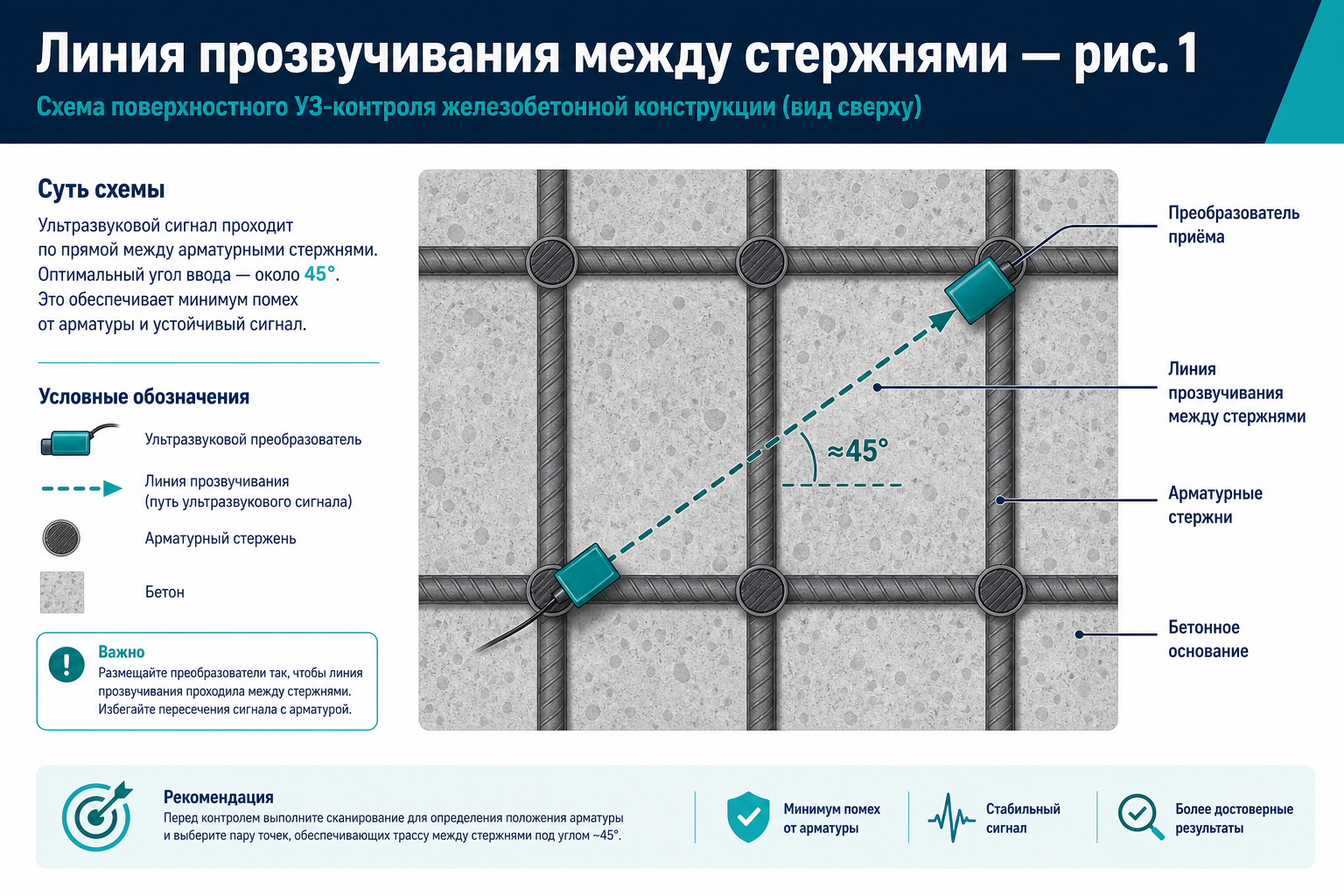

Линия прозвучивания между стержнями арматуры — рисунок 1 ГОСТ 17624

Металл искажает время прохождения импульса. П. 7.6 (вторая часть) и п. 6.2.3 задают схему для поверхностного способа — рисунок 1:

Правило	Содержание
Угол к арматуре	Около 45° к направлению стержней
Направление	Параллельно или перпендикулярно арматуре
Линия прозвучивания	При направлении параллельно арматуре — между стержнями
На участке градуировки	≥ 2 измерения в двух взаимно перпендикулярных направлениях (п. 6.2.3)

ПТО на приёмке: если в акте нет упоминания положения арматуры и схемы прозвучивания — результат может быть систематически смещён. Для стен с плотным армированием это критично.

Сколько измерений на участке и отбраковка🔗

П. 7.7 — на каждом участке конструкции при поверхностном способе:

Требование	Значение
Минимум измерений	≥ 2
Отбраковка	Отклонение от среднего > 2 % — результат не учитывают (п. 6.3.6)
Прочность участка	По среднему V (или косвенному показателю) через градуировку
Диапазон	V (или показание) внутри [V_min; V_max] градуировки — экстраполяция запрещена

Для сквозного на том же участке достаточно 1 измерения — сравните с №25. При поверхностном два замера — обязательный минимум, не «для надёжности».

Градуировка для поверхностного способа (п. 6.1.2)🔗

Прочность в конструкции — только по экспериментальной зависимости (п. 4.3). Для поверхностного прозвучивания источники (п. 6.1.2):

УЗ + отрыв со скалыванием на тех же участках — ГОСТ 22690;
УЗ + керны из тех же участков — ГОСТ 28570;
УЗ + контрольные кубы — ГОСТ 10180.

Отличие от сквозного (п. 6.1.3): для сквозного отрыв 22690 не указан — только керны и кубы. Для поверхностного на объекте типична связка УЗ + отрыв — см. отрыв со скалыванием.

При построении на конструкции (п. 6.2.2):

≥ 12 единичных значений (пары V̄ — R на участке);
предварительный обход участков (п. 6.2.3) — min, max и промежуточные V;
на каждом участке градуировки — ≥ 2 УЗ-измерения + отрыв или керн.

Привязка ≠ полная градуировка

П. 7.8: при привязке чужой зависимости (приложение В) статистическая оценка по схемам А–В ГОСТ 18105 не допускается — только схема Г. ПТО должен видеть это в заключении, особенно при промежуточном возрасте.

Возраст, поверхность, повреждения🔗

Условие	Норматив	Что проверяет ПТО
Возраст vs градуировка	0,75 t_rp ≤ t_i ≤ 1,25 t_rp (п. 4.5, формула (1))	Даты бетонирования и градуировки
Исключение по возрасту	≥ 2 мес. — формула (1) не учитывают (п. 4.6)	Проектный возраст
Корректировка градуировки	Не реже 1 раза в месяц в промежуточном возрасте (п. 6.1.8)	Актуальность кривой
Повреждения	Без трещин, каверн, отслоения (п. 4.9)	Участок на фото в акте
Качество контакта	П. 7.5 = требования п. 4.9	Шероховатость, раковины в зоне УП

П. 4.9: на участках с видимыми дефектами прочность не определяют — лаборатория должна перенести точку или зафиксировать отказ.

Что должно быть в протоколе — чеклист ПТО🔗

№	Пункт проверки	Норматив
1	Способ: поверхностное прозвучивание	П. 4.2, 7.3
2	База прибора ≥ 120 мм, та же, что при градуировке	П. 5.4, 7.4
3	≥ 2 измерения на каждом участке	П. 7.7
4	Отбраковка > 2 % отражена (если была)	П. 6.3.6
5	Источник градуировки: отрыв / керны / кубы (п. 6.1.2)	Разд. 6
6	Параметры зависимости a, b, V_min, V_max, r	П. 6.1.5–6.1.6
7	V в диапазоне градуировки	П. 7.7
8	Схема относительно арматуры (рис. 1)	П. 7.6, 6.2.3
9	Участки без трещин (п. 4.9)	П. 7.5
10	Оценка класса: 18105 (схема А–Г) или только Г при привязке	П. 7.8, 8.2
11	Данные по п. 8.1: объект, даты, участки, R по каждому, класс	П. 8.1

Типичные ошибки при приёмке протокола🔗

Ошибка в протоколе	Риск	Нормативная опора
«Сквозное» на монолитной стене	Несоответствие способа геометрии	П. 4.2, 7.3
База 100 мм при поверхностном	Ниже минимума	П. 5.4
Одно измерение на участке	Недостаточный объём	П. 7.7
Прочность «с дисплея прибора»	Нет градуировки	П. 5.6
Нет данных об арматуре	Смещение V	П. 6.2.3, рис. 1
Rm по схеме Б после привязки	Недопустимая оценка	П. 7.8

FAQ🔗

Почему для монолита почти всегда поверхностное, а не сквозное?🔗

П. 4.2 и п. 7.3: монолит и панели, где сквозное затруднено, испытывают поверхностным способом. Сквозное — при доступе к обеим граням и измерении базы (п. 6.3.8).

Достаточно ли одного замера УЗ на участке?🔗

Нет для поверхностного — п. 7.7 требует ≥ 2. Для сквозного — 1 (№25).

Обязателен ли отрыв со скалыванием для градуировки?🔗

Не всегда — п. 6.1.2 допускает также керны и кубы 10180. Но на объекте связка УЗ + отрыв — самый частый вариант (п. 6.2.2: ≥ 12 участков).

Чем поверхностная база 120 мм отличается от сквозной 100 мм?🔗

Это разные геометрии пути импульса. П. 5.4 / 6.3.4 задают 120 мм для поверхностного и 100 мм (до 70 мм в особых случаях) — для сквозного. Базу нельзя менять между градуировкой и контролем (п. 4.4).

Можно ли УЗК по привязанной градуировке считать Rm по схеме А?🔗

Нет. П. 7.8: при привязке — только схема Г ГОСТ 18105-2018. Схемы А–В — при собственной градуировке по разд. 6.

Что делать, если стена свежештроблена под электрику?🔗

Штроба в зоне УП нарушает п. 4.9 / 7.5. Точку переносят на целый участок или фиксируют невозможность измерения в данной зоне.
