Приёмка партии ЖБИ: Rm ≥ RT и Rmin ≥ Bнорm по ГОСТ 18105

Q: Чем п. 7.5.2 отличается от п. 6.5.2?

Формулы (11)–(12) одинаковы, но единица учёта, виды прочности, твердение образцов и документ ( 13015 vs 7473 ) разные. См. п. 6.5.2.

Q: Достаточно ли отпускной для приёмки на объекте?

Отпускная — условие отгрузки с завода. На монолите нужен свой протокол Bф по (17). Для смонтированных изделий — паспорт 13015 и при необходимости протокол R28 недели.

Q: Когда не нужен контроль R28?

При нормируемой отпускной или передаточной ≥ 90 % проектного класса ( прим. 3 табл. 1 ) — виды прочности.

Q: Обязательна ли передаточная прочность?

Только для изделий с предварительным напряжением ( строка 3 табл. 1 ). Без ПН — отпускная и проектный возраст.

П. 7.5.2 — приёмка партии изделий

ОТК завода ЖБИ подписал отгрузку плит ПН20 партией № 425: Rm = 19,4 МПа при отпускной 70 %, «средняя выше 17,5». ПТО пересчитал по п. 7.5.2: RT = 19,08 МПа → (11) не выполнен, хотя Rmin = 18,6 ≥ Bнорm = 17,5 по (12). Партия не принята по отпускной.

ГОСТ 18105-2018, раздел 7: приёмка изделий — два независимых порога (11) и (12) для каждого вида прочности из табл. 1 ( отпускная, передаточная, R28 ).

Полный текст: ГОСТ 18105-2018. Связанные материалы: приёмка смеси 6.5.2, обзор раздела 7, виды прочности.

Для кого эта статья

Материал для лаборантов завода ЖБИ, ОТК, начальников ИЛ и инженеров ПТО. Запросы: «п. 7.5.2 ГОСТ 18105», «приёмка партии изделий», «отпускная прочность ЖБИ», «Rm ≥ RT изделия», «документ о качестве 13015».

Отпускная ≠ R28 ≠ монолит

П. 7.5.1 принимает по отпускной и передаточной до отгрузки. R28 — отдельный контур 7.2.6 и 7.5.3. Сравнение с 6.5.1 РБУ — п. 6.5.1 и п. 7.5.1. На объекте монолит — Bф ≥ Bнорm, (17), не (11)–(12) — приёмка монолита.

Что говорит п. 7.5.2🔗

П. 7.5.1: приёмку партии изделий проводят по отпускной и передаточной прочности бетона.

П. 7.5.2: партия подлежит приёмке по прочности, если выполнены условия (11) и (12):

Формула (11):

$R_m \geq R_{\mathrm{T}}$

Формула (12):

$R_i^{\mathrm{min}} \geq B(B_t, B_{tb})$

Обозначение	Смысл для изделий
Rm	Фактическая прочность партии — формула (1), Ri по п. 7.2.7
RT	Требуемая прочность — формула (9), п. 7.4, в документе 13015
Rmin	Минимальное единичное значение в партии
Bнорm	Для каждого вида прочности отдельно ( табл. 1 )

Углублённый разбор Rmin — статья по Ri. Здесь — процедурный маршрут 7.5.x для завода ЖБИ.

Разделы 6, 7 и 8 — разные объекты приёмки🔗

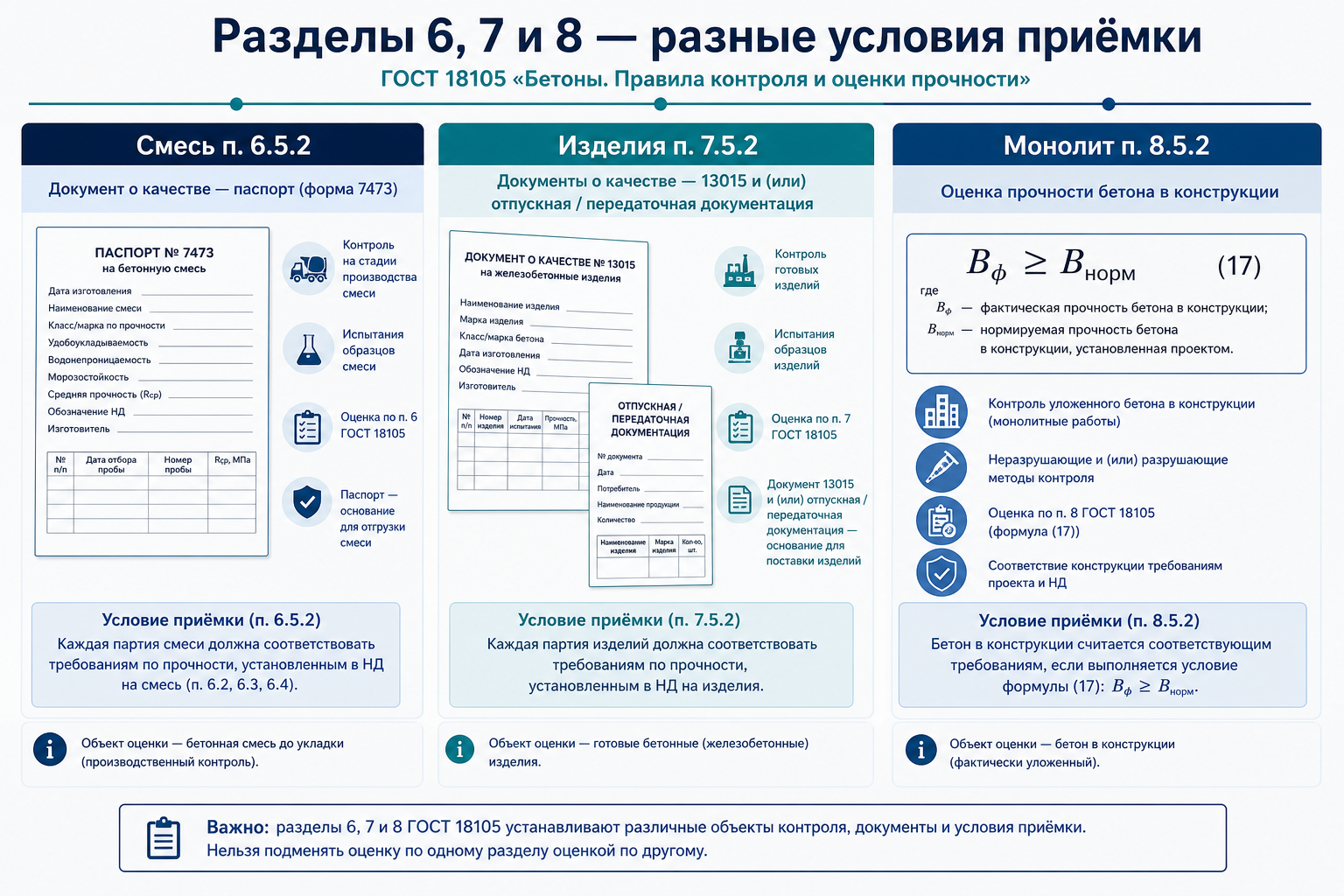

Смесь, изделия и монолит — условия приёмки

Параметр	Смесь (п. 6.5.2 )	Изделия (п. 7.5.2 )	Монолит (п. 8.5.2 )
Единица	Партия смеси 6.1.1	Партия изделий 7.1.2	Группа / захватка 8.1.3
Условие	(11)–(12)	(11)–(12)	Bф ≥ Bнорm, (17)
Виды прочности	R7, R28 ( табл. 1 )	Отпускная, передаточная, R28	Промежуточный, проектный
Твердение образцов	Нормальные 6.2.3	Как изделие до отпускной, затем нормальные 7.2.4	По ППР 8.2.4 или НК 8.2.1
Документ	Паспорт 7473	Документ 13015	Протокол 8.5.3

Подробнее о приёмке смеси — п. 6.5.2.

Алгоритм приёмки партии изделий🔗

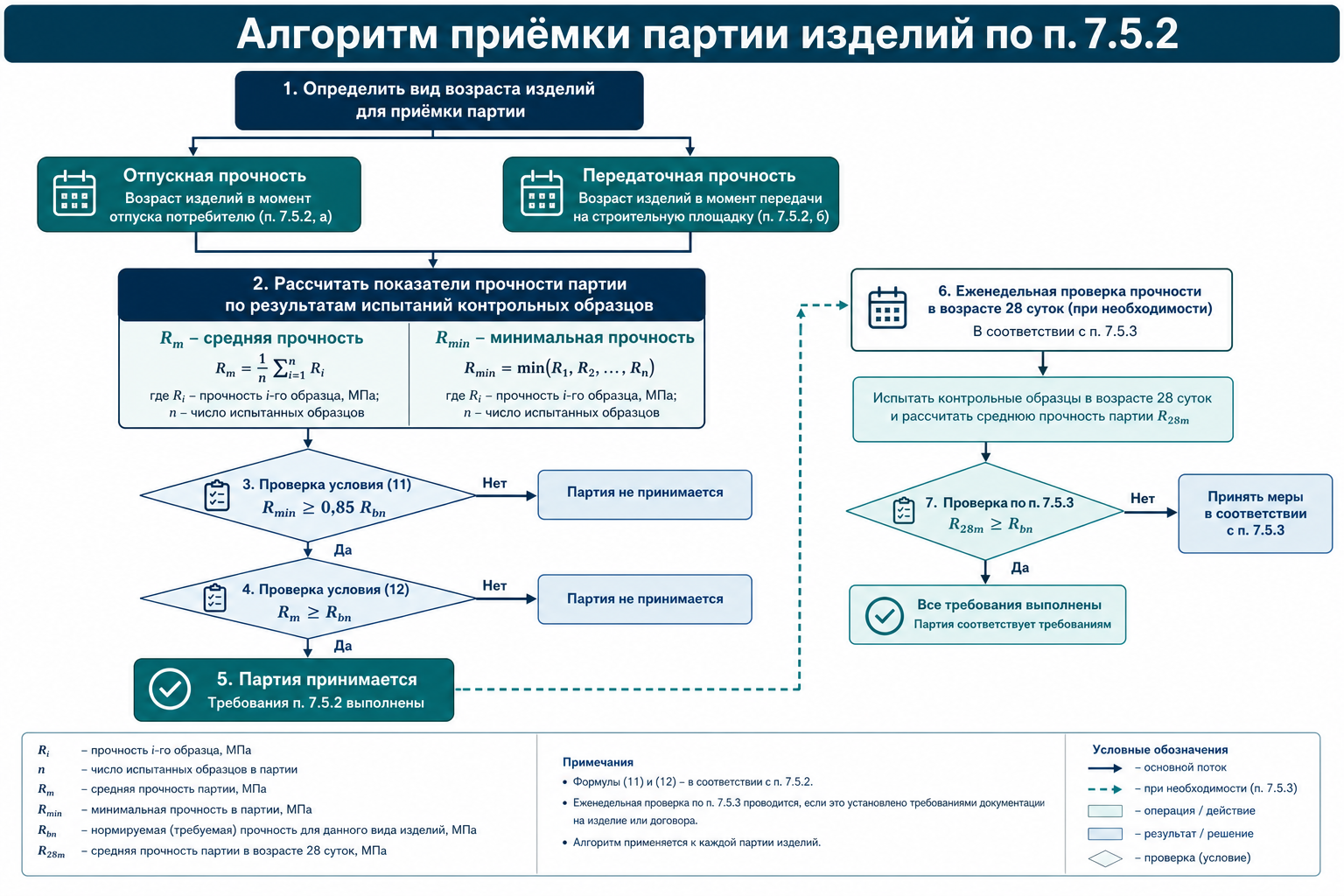

Алгоритм приёмки по п. 7.5.2

Шаг	Действие	Норма
1	Определить партию ( состав, технология, смена — неделя )	п. 7.1.2
2	Выбрать вид прочности ( отпускная / передаточная )	п. 7.5.1, табл. 1
3	Отобрать пробы, изготовить серии ( твердение как изделие )	п. 7.2.2–7.2.4
4	Рассчитать Rm, выписать Rmin	п. 7.2.7, (1)
5	Определить RT = Kт·Bнорm для вида прочности	п. 7.4, (9)
6	Проверить (11) и (12)	п. 7.5.2
7	Оба да → партия принята по виду; иначе → стоп отгрузки	п. 7.5.2
8	Параллельно — график R28 по 7.5.3 ( если не действует 90 % )	п. 7.2.6, 7.5.3

Критично: для отпускной 70 % B25 порог (12) — Bнорm = 17,5 МПа, не 25,0 МПа — виды прочности.

RT для изделий — п. 7.4 и документ 13015🔗

П. 7.4: RT = Kт · Bнорm, Kт зависит от схемы 7.1.3:

Схема	Источник Kт
А	Табл. А.1 от V̄m
Б	Формула (10) от Vc
В	Табл. А.1 от Vm партии
Г	Табл. А.3

П. 7.5.4 в документе о качестве ( ГОСТ 13015 ) обязательны:

Номер партии
Проектный класс и RT в проектном возрасте
Отпускная и передаточная: нормируемая, требуемая, фактическая

Подробное сравнение с 7473 по п. 6.5.4 — п. 6.5.4 и п. 7.5.4.

ПТО сверяет три значения отпускной в паспорте с протоколом ИЛ завода.

Недельный контроль R28 — п. 7.5.3🔗

Отпускная прошла — это не конец контроля.

П. 7.5.3:

R28 контролируют периодически — сравнением RT(R28) со средней фактической прочностью всех партий за неделю.
Соответствие — если (11)–(12) для R28.
Результат относится ко всем партиям недели.
При нарушении — уведомление потребителя в 3 сут. после испытаний.

Полный маршрут проб, твердения и уведомлений — R28 после отпуска.

Числовой пример — B25, отпускная 70 %🔗

Плиты ПН20, партия № 425, отпускная 70 %:

Параметр	Значение
Bнорm(отпускная)	17,5 МПа
Kт ( схема Б )	1,09
RT	19,08 МПа

Проба	Ri, МПа
1	19,4
2	18,6

Rm = 19,0 МПа, Rmin = 18,6 МПа

Условие	Вердикт
(11) Rm ≥ RT	19,0 < 19,08 — отказ ✗
(12) Rmin ≥ Bнорm	18,6 ≥ 17,5 — да ✓

Итог: партия не принята по отпускной, несмотря на «среднюю выше 17,5».

Правило 90 % и п. 7.3.4 — когда R28 упрощают🔗

Примечание 3 к табл. 1 ( п. 4.4 ): если нормируемая отпускная или передаточная ≥ 90 % проектного класса — контроль R28 допускается не проводить.

П. 7.3.4: для заводских изделий допускается Vm(R28) = 0,85 · Vm(отпускной) в той же партии — только раздел 7, не РБУ.

Типичные ошибки на заводе ЖБИ🔗

Ошибка	Последствие	Корректно
Сравнивают Rm с B25 (25 МПа) при отпускной 70 %	Ложная приёмка	Bнорm для вида прочности
Проверяют только Rm без Rmin	Скрытый отказ по (12)	Обе формулы в протоколе
Паспорт = приёмка монолита на объекте	Путаница разд. 7 и 8	Отдельный Bф по 8.5.2
Нет уведомления при отказе R28 недели	Нарушение 7.5.3	3 сут. после испытаний
Твердение кубов по 6.2.3 на заводе ЖБИ	Заниженная отпускная	7.2.4 — как изделие

Чек-лист ОТК перед отгрузкой🔗

Номер партии совпадает с 13015?
Вид прочности ( отпускная / передаточная ) указан явно?
Bнорm и RT для этого вида, не для R28?
Rm и Rmin в протоколе?
(11) и (12) проверены оба?
График R28 недели запланирован ( если нет 90 % )?

FAQ🔗

Чем п. 7.5.2 отличается от п. 6.5.2?🔗

Формулы (11)–(12) одинаковы, но единица учёта, виды прочности, твердение образцов и документ ( 13015 vs 7473 ) разные. См. п. 6.5.2.

Достаточно ли отпускной для приёмки на объекте?🔗

Отпускная — условие отгрузки с завода. На монолите нужен свой протокол Bф по (17). Для смонтированных изделий — паспорт 13015 и при необходимости протокол R28 недели.

Когда не нужен контроль R28?🔗

При нормируемой отпускной или передаточной ≥ 90 % проектного класса ( прим. 3 табл. 1 ) — виды прочности.

Обязательна ли передаточная прочность?🔗

Только для изделий с предварительным напряжением ( строка 3 табл. 1 ). Без ПН — отпускная и проектный возраст.

Связанные материалы🔗

П. 6.5.2 — приёмка смеси — параллель для РБУ
п. 6.5.2 и п. 7.5.2 — сравнение — отпускная vs R28, (11)–(12)
п. 6.2.3 и п. 7.2.4 — твердение — два этапа 7.2.4 и отличие от РБУ
Обзор раздела 7 — схемы, отбор, твердение
R28 после отпуска — 7.5.3 — недельный контроль
п. 6.5.3 и п. 7.5.3 — уведомление — сроки при браке R28 недели
Минимальное Ri — (12) — Rmin
Требуемая RT — формула (9), Kт
НК готовых изделий — схема В, 7.2.5
Приёмка монолита — (17) — раздел 8
п. 7.5.2 и п. 8.5.2 — вердикт завод и монолит — (11)–(12) vs (17)
п. 7.5.1 и п. 8.5.1 — возраст приёмки — отпускная vs промежуточный
ГОСТ 18105-2018 — полный текст

Лаборатории в каталоге LABGO по этому ГОСТу

Ниже — лаборатории, у которых в каталоге цен LABGO есть услуги с привязкой к ГОСТ 18105-2018.

8 лабораторий в каталоге.

Цифровой инженер лаборатории LABGO сверяет Rm, Rmin и RT по п. 7.5.2 для отпускной и передаточной, фиксирует вердикт по (11)–(12) и напоминает о недельном контроле R28 по 7.5.3 — без подмены приёмки монолита паспортом изделия.

Статья подготовлена командой LABGO.AI. Факты сверены с п. 4.4, 7.1.2, 7.2.2–7.2.7, 7.3.4, 7.4, 7.5.1–7.5.4 ГОСТ 18105-2018 в базе LABGO.

Контакты
