Схема Г на РБУ: фиксированный Kт, RT и приёмка партий в начальный период по ГОСТ 18105

УвеличитьСхема Г на РБУ — начальный период производства по ГОСТ 18105

Новый РБУ отгрузил первые 80 м³ B25. Лаборатория: Rm = 30,5 МПа, Rmin = 25,8 МПа — «класс подтверждён». Потребитель: «по паспорту RT = 32,0 — партия не принята». Технолог не понимает: «средняя же выше 25».

ГОСТ 18105-2018 в начальный период (п. 6.1.2) назначает схему Г: Kт не из Vm, а фиксированный — табл. А.3. Для обычного бетона Kт = 1,28 → RT = 32,0 МПа при B25. Приёмка — Rm ≥ RT (формула (11)), не «Rm > 25».

Схема Г на заводе и схема Г на монолите — одна буква, разные формулы. На РБУ — RT и (11)–(12); на конструкции — Bф = 0,8·Rm (п. 8.4.4). Путаница — частая причина споров с ПТО.

Полный текст: ГОСТ 18105-2018. Связанные статьи: схема А, схема Б, схема Г на монолите.

Когда на РБУ действует схема Г — п. 6.1.2, 7.1.3, 4.7🔗

П. 6.1.2 (бетонные смеси):

П. 7.1.3 (изделия) — схема Г также при:

• начальном периоде производства;
• изготовлении единичных изделий;
• невозможности выполнить число испытаний для статистики однородности.

П. 4.5 (схема Г): без прямого определения характеристик однородности — не нужны V̄m или Vc для Kт.

П. 4.7: схему Г применяют, когда невозможно получить число результатов для схем А–В, в начальный период производства и в других случаях ограниченной статистики. Обязательно проверить условия п. 5.5.

Типовые ситуации на РБУ:

• Пуск новой линии — первые недели;
• Новый номинальный состав — до 15 Ri;
• Мало отгрузок одного класса — не переходят на Б;
• Единичные ЖБИ без накопленной статистики.

Схема Г на РБУ vs на монолите🔗

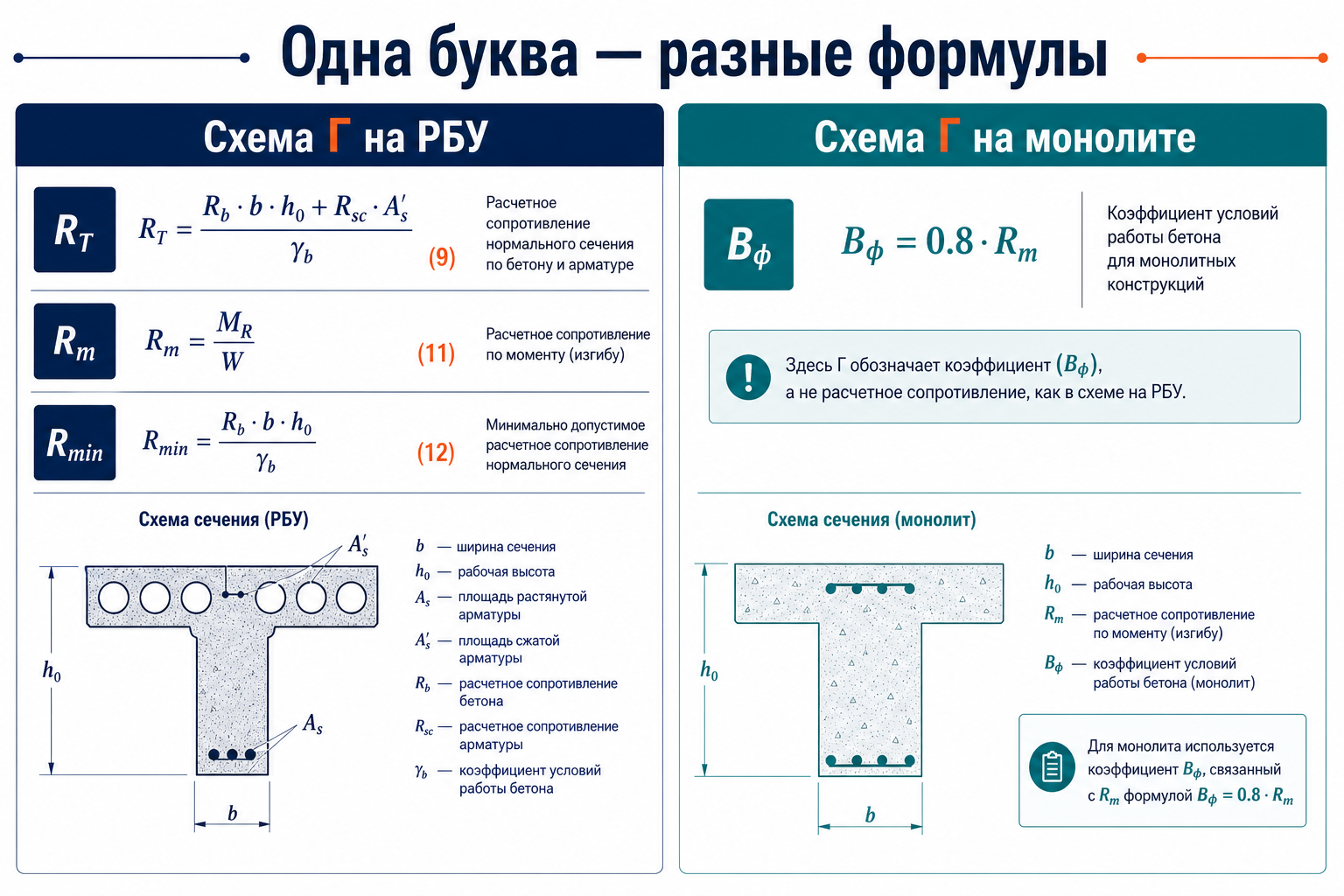

УвеличитьСхема Г: РБУ и монолит — разные формулы

Ошибка: писать в паспорте РБУ «Bф = 0,8·Rm» — это монолит, не завод.

Kт по таблице А.3 — п. 6.4.1🔗

RT = Kт · Bнорm (формула (9)).

П. 6.4.1: при схеме Г Kт — таблица А.3 приложения А.

УвеличитьТаблица А.3 — Kт при схеме Г

RT для типовых классов (обычный бетон, Kт = 1,28)🔗

Сравнение для B25:

Схема Г — самая консервативная по средней — «цена» отсутствия статистики. Подробнее — статья по RT.

Условие Vm ≤ Vг — п. 5.5, таблица 3🔗

П. 5.5: схему Г допускается применять, если Vm единичных значений ≤ Vг по таблице 3. Vm — формула (7), Sm — п. 5.2.

Пример: в партии n = 6 Ri, Vm = 9 %. Vг (интерполяция между 8 и 10) ≈ 8,5 % → Vm > Vг → схему Г применять нельзя (п. 4.8 — увеличить число испытаний или разделить партию).

На монолите табл. 3 — тот же п. 5.5 — см. статью по монолиту. На РБУ Kт не зависит от Vm, но п. 5.5 блокирует схему Г при слишком большом разбросе.

Приёмка партии — п. 6.5.2🔗

П. 6.5.2:

Rm ≥ RT (формула (11))

Rmin ≥ Bнорm (формула (12))

Пример (B25, схема Г, RT = 32,0 МПа):

Rm = 30,5 МПа при RT = 32,0 — отказ, даже если «выше B25».

П. 6.5.4: RT указывают в документе о качестве партии. При схеме Г в паспорте должно быть 32,0 МПа, не 25,0 и не 28,0 «по памяти».

П. 6.2.1: отбор ≥ 2 проб от партии, ≥ 1 проба в смену — действует и при схеме Г. Ri нужны для Rm и Rmin, даже без V̄m.

Отбор проб и минимум данных🔗

П. 4.8: при Vm в недопустимой области (табл. А.1) или нарушении 5.5 — увеличить число испытаний, разделить партию, стабилизировать технологию.

Переход Г → Б → А🔗

Подробный алгоритм перехода — статья Г → Б → А.

Экономический смысл: ранний переход на Б/А снижает избыточный цемент — при доказанной стабильности.

Типичные ошибки на РБУ🔗

Чек-лист технолога РБУ🔗

1. Зафиксировать: начальный период → схема Г (6.1.2).
2. Kт — табл. А.3 по виду бетона.
3. RT — (9), вписать в паспорт (6.5.4).
4. Перед приёмкой — Vm ≤ Vг (5.5).
5. Проверить (11)–(12) по протоколу.
6. Считать Ri — готовность к переходу Б (15) / А (30).

Цифровой инженер лаборатории LABGO🔗

Цифровой инженер лаборатории LABGO для схемы Г на РБУ:

• назначает Kт из табл. А.3 и RT по (9);
• проверяет Vm ≤ Vг по табл. 3 (п. 5.5);
• контролирует (11)–(12) и сверяет паспорт;
• отслеживает число Ri для перехода Г → Б → А;
• разделяет заводскую схему Г и монолитную — без Bф = 0,8·Rm в паспорте смеси.

Он не подписывает паспорт — убирает ошибку «30 МПа — значит B25 прошёл» при RT = 32.

Заказать контроль партий: labgo.ai/ru/labs/rfq — укажите схему Г, класс и вид бетона.

Частые вопросы (FAQ)🔗

Почему RT = 32, а не 25 для B25?🔗

Kт = 1,28 (табл. А.3) компенсирует отсутствие статистики однородности (п. 4.5). Средняя должна значительно превышать класс.

Сколько Ri нужно для схемы Г?🔗

Для Kт — 0 (фиксированный). Для Rm/Rmin — по 6.2.1 (≥ 2 пробы). Для 5.5 — минимум n ≥ 3 единичных в оценке Vm.

Когда переходить на схему Б?🔗

Когда ≥ 15 Ri в анализируемом окне (п. 4.5) — см. статью по схеме Б.

Схема Г на заводе — навсегда?🔗

Нет. Начальный период — временный режим. Цель — стабилизация и переход на Б/А.

Та же схема Г, что на монолите?🔗

Буква одна, формулы разные. Завод: RT, (11)–(12). Монолит: Bф, 8.5.2. Общее: п. 5.5, табл. 3.
