Построение градуировочной зависимости R_V = a·V + b по приложению Б ГОСТ 17624-2021

Показание ультразвукового прибора — скорость V (или время t), а не R. По п. 5.6 заводская шкала МПа не заменяет лабораторную процедуру. Линейную зависимость R_V = a·V + b (формула (Б.1)) строят до контроля конструкции: собирают пары (Vᵢ, R_Φi), проверяют r ≥ 0,7 и S/R̄_Φ ≤ 15 % (п. 6.1.5, Б.5) — и только после этого переводят V̄ участка в прочность.

Полный текст: ГОСТ 17624-2021 в базе LABGO.

Для кого эта статья

Материал для лаборанта, инженера НК и начальника ИЛ, который строит и оформляет градуировку УЗК. Сквозное прозвучивание — измерение V; поверхностное — что проверяет ПТО в протоколе; обзор УЗК — связка с 18105. Здесь — только построение зависимости по разд. 6 и приложению Б.

С чем не путать🔗

Материал	Фокус	Эта статья №27
Обзор УЗК	Оба способа, чеклист ПТО	Формулы Б.1–Б.9, минимум пар
Сквозное №25	Схема, база, расчёт V	Связь V → R, не измерение
Поверхностное №26	Когда способ на монолите	Источники R_Φi для кривой
Градуировка 22690 №17	R = a·H + b, прил. Е	R = a·V + b, прил. Б
Отрыв со скалыванием	Анкер, усилие	R_Φi для пар с УЗ на объекте

Где болит у лаборанта🔗

Типичные ошибки при оформлении градуировки УЗК:

Ошибка	Последствие	Норматив
Меньше 12 пар после отбраковки	Зависимость недействительна	П. 6.2.2, Б.2 (второй абзац)
r < 0,7 или S/R̄_Φ > 15 %	Контроль запрещён	П. 6.1.5, Б.5
V на объекте вне [V_min; V_max]	Экстраполяция недопустима	Б.5, п. 7.7
Смена прибора / базы после градуировки	Систематическая ошибка R	П. 4.4, 7.4
Нет корректировки > 1 мес. в промежуточном возрасте	Устаревшая кривая	П. 6.1.8, Б.4

Два пути построения градуировки🔗

П. 6.1.2 (поверхностное) и п. 6.1.3 (сквозное) задают источники R_Φi. Процедура сбора пар различается:

Путь А — на объекте (п. 6.2)🔗

Шаг	Содержание	Норматив
1	Предварительный обход: min, max, промежуточные V	П. 6.2.3
2	Выбор ≥ 12 участков	П. 6.2.2
3	На каждом: ≥ 2 УЗ-измерения (поверхностное) + определение R_Φi	П. 6.2.3, 7.7
4	R_Φi — отрыв 22690 или керн 28570	П. 6.2.1
5	Единичное Vᵢ — среднее V̄ участка	П. 6.2.1

Для поверхностного способа на объекте типична связка УЗ + отрыв — см. отрыв со скалыванием и поверхностное прозвучивание.

Путь Б — по контрольным кубам (п. 6.3)🔗

Шаг	Содержание	Норматив
1	≥ 15 серий кубов или ≥ 30 отдельных кубов	П. 6.3.2
2	Бетон одного состава, ≥ 3 сут изготовления, разные смены	П. 6.3.2
3	Тот же режим твердения, что у конструкции	П. 6.3.2
4	Сначала УЗ (≥ 3 сквозных / ≥ 4 поверхностных на образце)	П. 6.3.3, 6.3.5
5	Затем пресс по ГОСТ 10180	П. 6.3.1, 6.3.3

Связка с кластером 10180: изготовление кубов, нормальное твердение.

Диапазон прочностей точек градуировки (п. 6.1.7)🔗

Каждое R_Φi должно попадать в допуск относительно R̄_Φ серии/участка:

Средняя R̄_Φ, МПа	Допустимый диапазон R_Φi
≤ 20	0,5 R̄_Φ … 1,5 R̄_Φ
20 < R̄_Φ ≤ 50	0,6 R̄_Φ … 1,4 R̄_Φ
50 < R̄_Φ ≤ 80	0,7 R̄_Φ … 1,3 R̄_Φ
> 80	0,8 R̄_Φ … 1,2 R̄_Φ

Точки вне диапазона не включают в градуировку — иначе кривая «растянута» искусственно.

П. 6.1.4: отдельная зависимость по каждому виду нормируемой прочности (п. 4.1) и номинальному составу. Допускается одна кривая на ≤ 3 соседних класса ряда ГОСТ 26633 (без В22,5 и В27,5).

Уравнение градуировки (формулы Б.1–Б.5)🔗

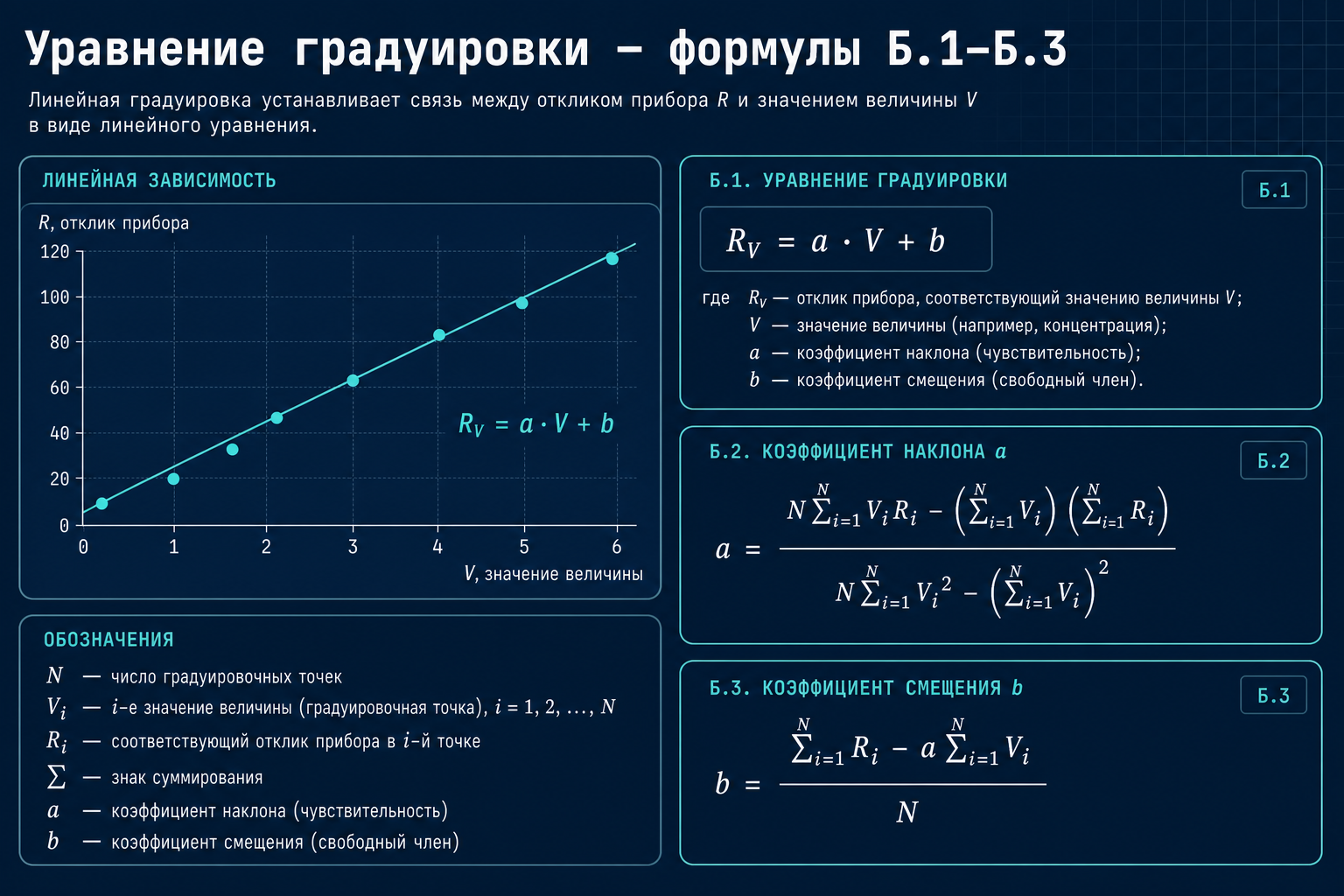

Уравнение R_V = a·V + b и коэффициенты по формулам Б.2–Б.3

П. 6.1.6 и приложение Б, п. Б.1:

R_V = a · V + b

Символ	Значение
R_V	Прочность по градуировке, МПа
V	Скорость ультразвука, м/с
R_Φi	Фактическая прочность i-го участка/образца, МПа
Vᵢ	Косвенный показатель на том же участке
n	Число пар (≥ 12 после отбраковки)

Коэффициенты — методом наименьших квадратов (формулы (Б.2)–(Б.5)):

a — наклон (МПа·с/м);
b — свободный член (МПа);
R̄_Φ, V̄ — средние по n точкам.

Практика: расчёт ведут в таблице (Excel / ЛИМС) с фиксацией исходных Vᵢ и R_Φi — для повторной отбраковки и корректировки.

Отбраковка выбросов (формула Б.6)🔗

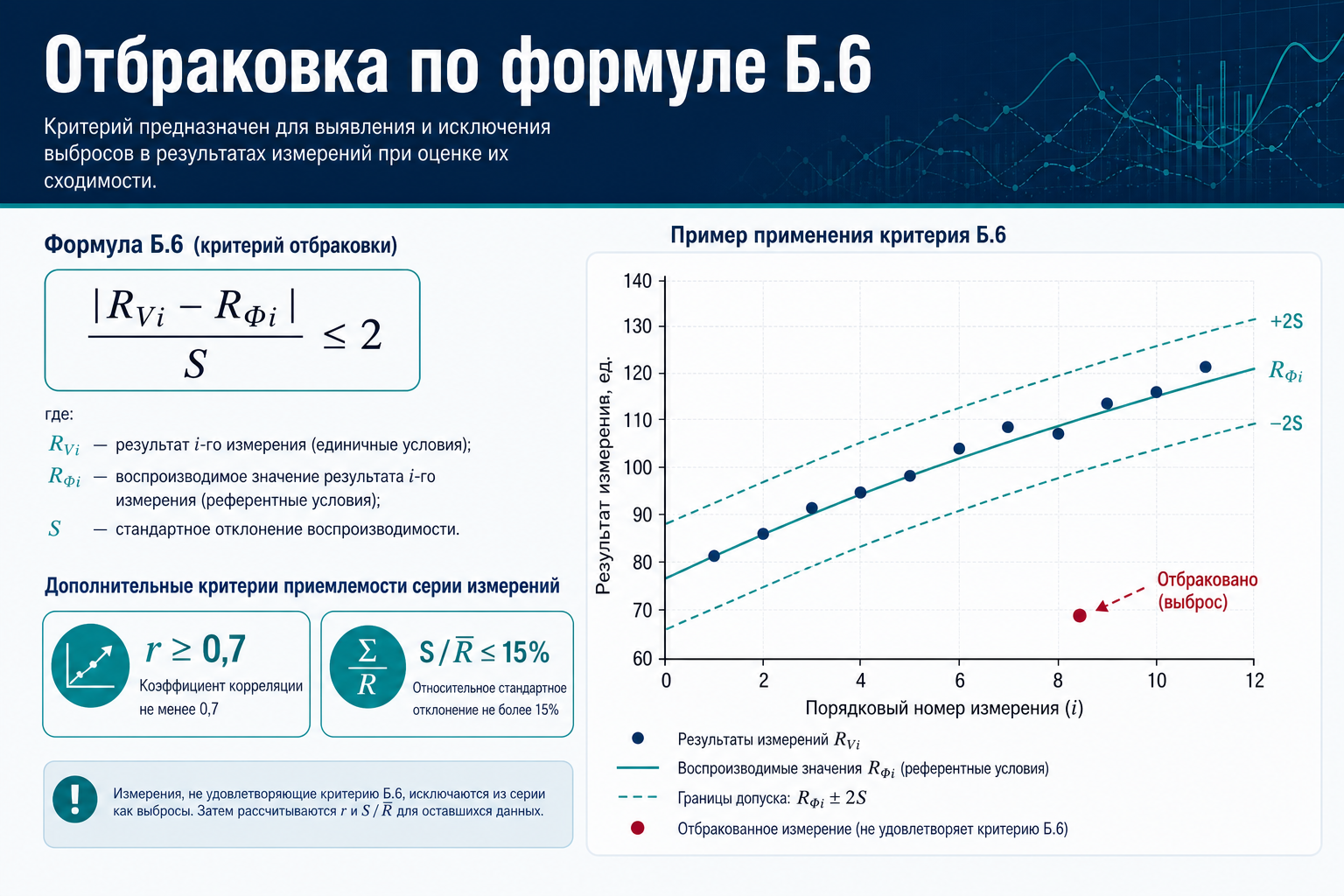

Отбраковка: |R_Vi − R_Φi| / S ≤ 2, критерии r и S/R̄_Φ

П. Б.2 — после первичного расчёта a, b, S (формула (Б.7)):

|R_Vi − R_Φi| / S ≤ 2

где R_Vi = a·Vᵢ + b — прочность по текущей кривой.

Алгоритм:

Рассчитать (Б.1)–(Б.7) по всем n точкам;
Найти точки с |R_Vi − R_Φi| / S > 2 — исключить;
Пересчитать (Б.1)–(Б.7) по оставшимся;
Повторять, пока все точки удовлетворяют (Б.6);
Проверить: n ≥ 12 после отбраковки (Б.2, второй абзац).

Если после отбраковки n < 12 — нужны дополнительные участки или образцы.

Параметры принятой зависимости (Б.3, Б.5)🔗

Параметр	Формула	Критерий допуска
V_min, V_max	Min / max Vᵢ в выборке	V на объекте внутри диапазона
S	(Б.7)	S/R̄_Φ ≤ 0,15 (15 %)
r	(Б.8)	r ≥ 0,7
R̄_V	(Б.9)	Для контроля согласованности

П. 6.1.5 и Б.5: при r < 0,7 или S/R̄_Φ > 15 % — контроль и оценка прочности по этой зависимости не допускаются.

П. 7.7: на участке конструкции V должно быть между V_min и V_max, полученными при построении или уточнении зависимости. За пределами — новая точка градуировки или отказ от оценки R.

Корректировка в промежуточном возрасте (Б.4)🔗

П. 6.1.8 и п. Б.4:

Требование	Значение
Периодичность	Не реже 1 раза в месяц
Новые точки за цикл	≥ 3 участка
Максимум точек в базе	≤ 20 (старые отбраковывают)
Пересчёт	(Б.1)–(Б.9) заново, V_min/V_max обновляют

Корректировка не заменяет полное построение при смене состава, завода, способа прозвучивания или базы прибора.

Привязка vs собственная градуировка (кратко)🔗

П. 6.1.9 и приложение В — привязка чужой зависимости: Rᵢ = R_Vi + b (формула (В.1)), коэффициент b по (В.2), n ≥ 3, проверка 0,85 ≤ R_Φi/Rᵢ ≤ 1,15 ((В.3)).

	Собственная градуировка	Привязка (прил. В)
Построение	Разд. 6, прил. Б	Смещение b к R_Φi
Оценка по 18105	Схемы А–Г (п. 7.8)	Только схема Г
Минимум точек	≥ 12	≥ 3

Полная процедура привязки для механического НК — статья по 22690; для УЗК логика та же по п. 7.8.

Пошаговый протокол лаборанта🔗

Подготовка (п. 6.1.1): поверка прибора, проверка по инструкции, фиксация базы и способа прозвучивания.
Выбор пути: объект (п. 6.2) или кубы (п. 6.3).
Сбор пар (Vᵢ, R_Φi): с соблюдением п. 6.1.7, 6.3.5–6.3.7 (контакт, отбраковка 2 % на образце).
Расчёт (Б.1)–(Б.5): a, b, R̄_Φ, V̄.
Отбраковка (Б.6)–(Б.7): цикл до стабильности, n ≥ 12.
Проверка (Б.3, Б.5): r ≥ 0,7, S/R̄_Φ ≤ 15 %, зафиксировать V_min, V_max.
Оформление: уравнение, параметры, дата, возраст бетона, способ прозвучивания, источник R_Φi.
Утверждение начальником ИЛ; внесение в журнал градуировок.
Корректировка по Б.4 в промежуточном возрасте.

Чек-лист перед выездом на объект🔗

Зависимость R_V = a·V + b утверждена, r ≥ 0,7, S/R̄_Φ ≤ 15 %
n ≥ 12 пар после отбраковки по (Б.6)
V_min, V_max записаны в паспорт градуировки
Тот же прибор, та же база, тот же контакт (п. 4.4, 5.5, 7.4)
Возраст: 0,75 t_rp ≤ t_i ≤ 1,25 t_rp или ≥ 2 мес. (п. 4.5–4.6)
Корректировка актуальна (п. 6.1.8) — не старше 1 мес. в промежуточном возрасте
Способ прозвучивания градуировки = способ на объекте

FAQ🔗

Чем градуировка УЗК отличается от градуировки склерометра по 22690?🔗

В 22690 косвенный показатель — H (отскок), формулы в приложении Е. В 17624 — V (скорость), формулы в приложении Б. Критерии r ≥ 0,7 и ~15 % по смыслу совпадают, но минимум пар и источники R_Φi заданы разд. 6 именно 17624.

Сколько кубов нужно для градуировки сквозного способа?🔗

П. 6.3.2: ≥ 15 серий или ≥ 30 отдельных кубов. На каждом — ≥ 3 УЗ-измерения (п. 6.3.5). Для поверхностного на кубах — ≥ 4 измерения.

Можно ли одну кривую на В20 и В25?🔗

П. 6.1.4: допускается ≤ 3 соседних класса основного ряда 26633 (без промежуточных В22,5, В27,5). В20 + В25 — два соседних, можно при одном виде прочности и близком составе.

Что делать, если V на объекте выше V_max?🔗

Б.5, п. 7.7: экстраполяция запрещена. Нужна дополнительная точка градуировки с более высоким V или пересмотр зависимости. Иначе R на участке не определяют.

Привязка по прил. В — это полная градуировка?🔗

Нет. Привязка смещает b ((В.1)–(В.2)) при n ≥ 3. П. 7.8: оценка класса — только схема Г 18105, не А–В.

Как часто пересчитывать a и b?🔗

В проектном возрасте (≥ 2 мес.) — при смене условий (состав, завод). В промежуточном — не реже 1 раза в месяц (п. 6.1.8, Б.4) с ≥ 3 новыми участками.
