Учёт возраста и влажности бетона при НК: поправки по ГОСТ 22690

УвеличитьУчёт возраста и влажности бетона при неразрушающем контроле по ГОСТ 22690-2015

ПТО заказывает НК на 7 суток после бетонирования, а лаборатория привозит градуировку, построенную на 28 суток. Протокол с цифрами есть — принять класс по ГОСТ 18105 нельзя: п. 4.9 ограничивает разницу возраста 25 %. С влажностью похожая логика: в ГОСТ 22690-2015 нет таблицы «поправок на влажность» — при расхождении условий нужна своя градуировка или привязка (п. 6.1.9, приложение Ж).

Полный текст: ГОСТ 22690-2015 в базе LABGO.

С чем не путать🔗

Что говорит ГОСТ — без выдуманных коэффициентов🔗

Возраст бетона — п. 4.9 и п. 6.1.4🔗

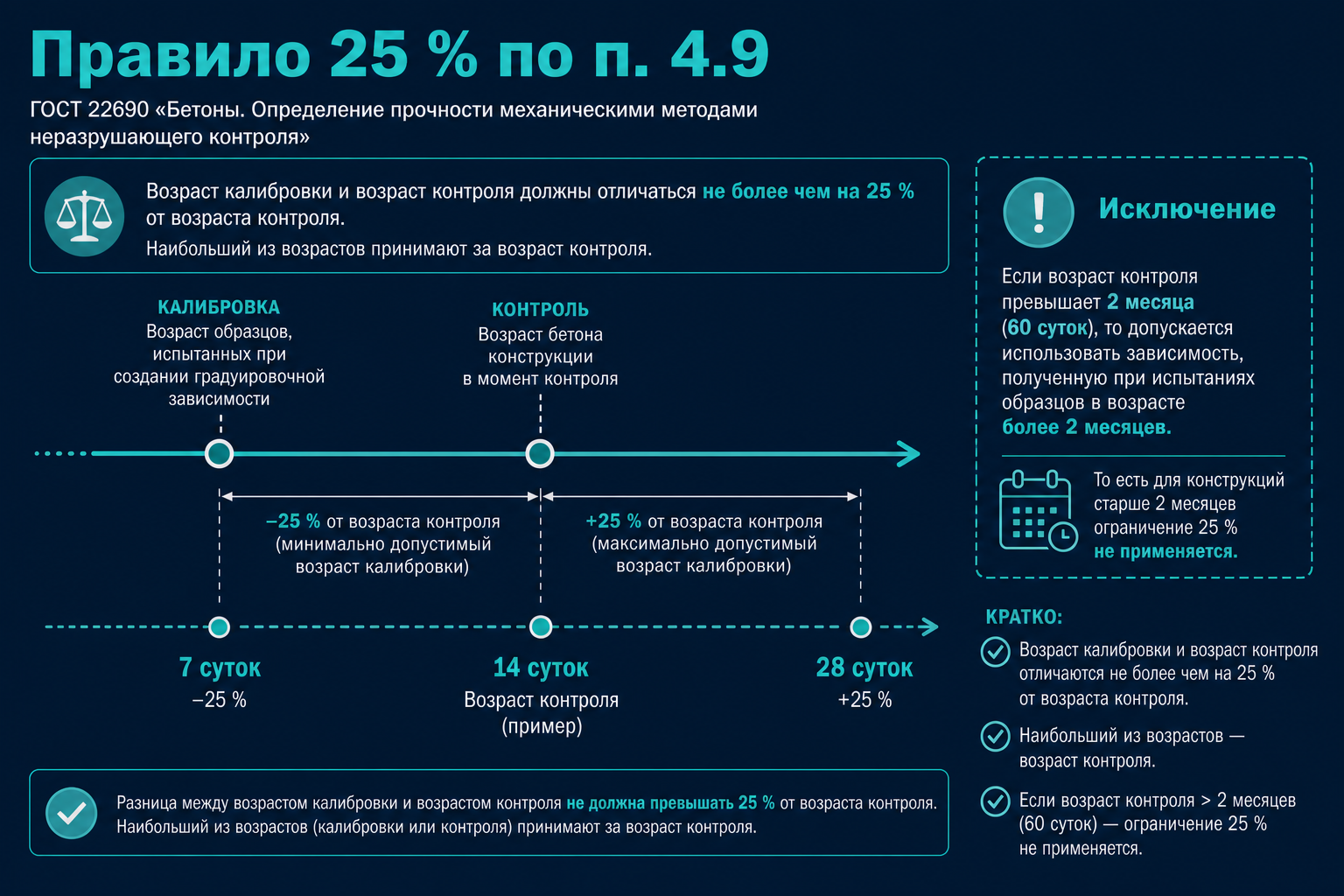

УвеличитьПравило 25 %: возраст градуировки и возраст контроля

П. 4.9: возраст бетона контролируемых конструкций не должен отличаться от возраста бетона, на котором строили градуировку, более чем на 25 %.

П. 6.1.4: то же правило при установлении зависимости — возраст образцов/участков градуировки vs возраст контролируемой конструкции.

Исключение — бетон старше 2 месяцев🔗

Если возраст бетона превышает два месяца, различие в возрасте отдельных конструкций не регламентируется (п. 4.9, второе предложение). Для обследования старых зданий это снимает жёсткое правило 25 %.

Как считать 25 % — примеры для ПТО🔗

Формула для проверки:

$\left|\frac{t_{\text{контроль}} - t_{\text{градуировка}}}{t_{\text{градуировка}}}\right| \le 0\dcomma 25$

При t_градуировка = 28 сут и t_контроль = 7 сут: |7−28|/28 = 75 % → градуировка неприменима без новой зависимости на 7 сут или привязки.

Промежуточный и проектный возраст — п. 4.1🔗

П. 4.1: НК применяют в промежуточном, проектном и сверхпроектном возрасте. Для распалубки (3–7 сут) градуировка должна быть построена на этом же возрасте — не «переносить» кривую с 28 сут.

Корректировка раз в месяц — п. 6.1.8, приложение Е.4🔗

П. 6.1.8: для бетонов в промежуточном и проектном возрасте зависимость корректируют не реже 1 раза в месяц с учётом новых данных.

Приложение Е.4:

• добавляют ≥ 3 новых результата (мин., макс. и промежуточное H);
• общее число точек не более 20 — старые отбраковывают;
• пересчитывают a, b, r, S по (Е.1)–(Е.9).

Для ПТО: если последняя корректировка > 1 месяца назад при активном монолите — запросить обновление градуировки до массового контроля.

Влажность и условия твердения — п. 6.1.9🔗

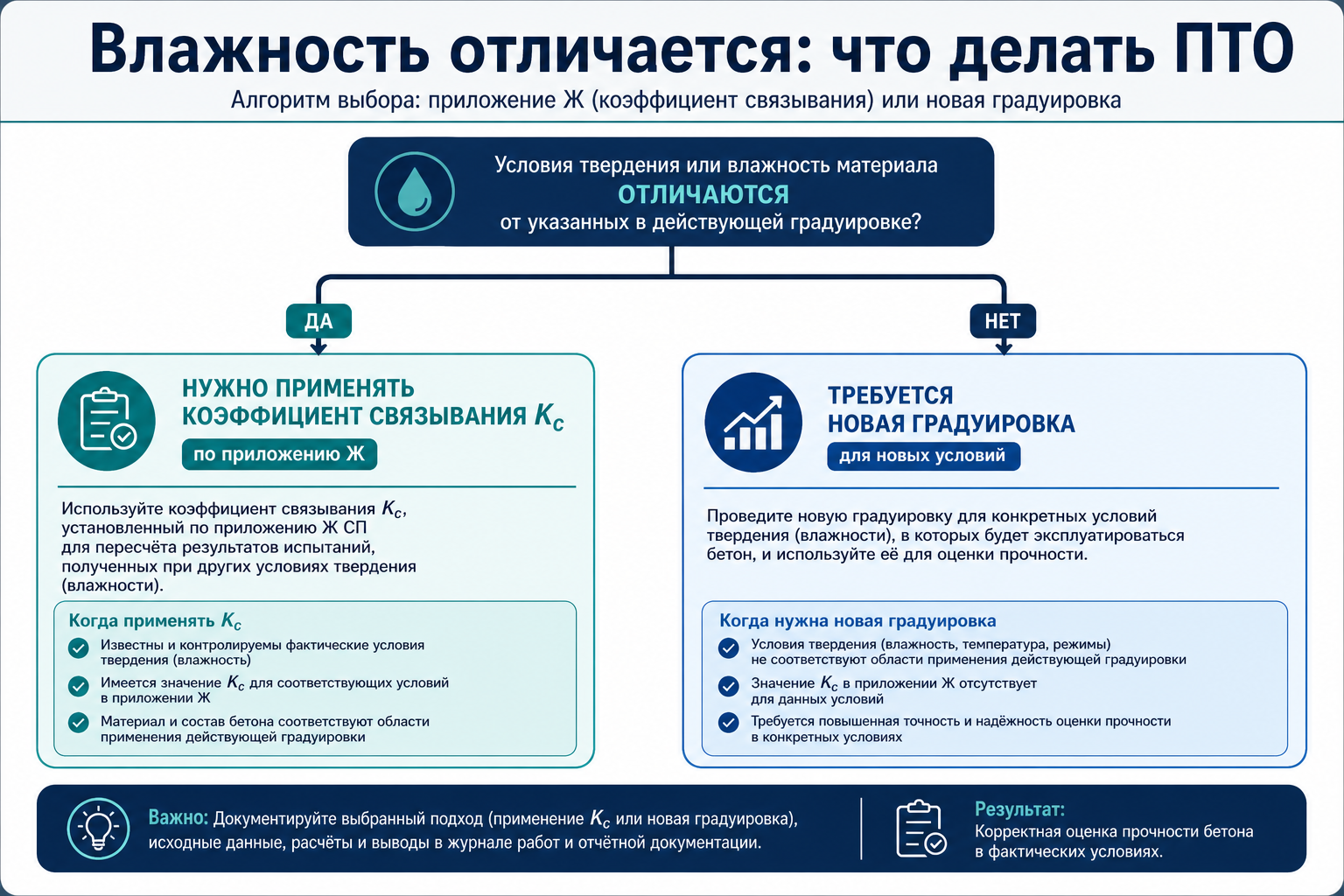

УвеличитьВлажность отличается: привязка или новая градуировка

П. 6.1.9: допускается применять зависимость, построенную для бетона с другим составом, возрастом, условиями твердения или влажностью, только с привязкой по приложению Ж.

П. 6.1.10: без привязки такая зависимость — только ориентировочные значения; оценка класса по прочности запрещена.

Что считать «отличием по влажности»🔗

Мокрая поверхность — п. 7.1.6🔗

П. 7.1.6: шероховатость участка при отскоке, ИПС и отпечатке должна соответствовать условиям градуировки. Мокрый бетон меняет контакт ударника — показания H не сопоставимы с сухой градуировкой. Практика лабораторий: испытания после высыхания поверхности.

Три пути ПТО при расхождении условий🔗

1. Своя градуировка под фактический возраст / влажность / твердение (разд. 6)
2. Привязка K_c на объекте (прил. Ж) — если зависимость «близкая»
3. Отложить НК до совпадения условий (высыхание, возраст, отогрев)

Семь сценариев на объекте🔗

1. Распалубка на 3 сут, градуировка на 28 сут🔗

75 % расхождение → неприменима. Заказать градуировку на 3–7 сут или привязку с кернами на 3 сут.

2. Контроль B25 на 28 сут, градуировка на 25 сут🔗

|28−25|/25 = 12 % → допуск. Проверить корректировку за последний месяц (п. 6.1.8).

3. Дождь за 2 часа до приезда ИЛ🔗

Поверхность мокрая → НК переносят. В протоколе фиксируют отказ с причиной.

4. Зимний монолит, t бетона −5 °С🔗

П. 4.10: допуск при градуировке/привязке с учётом п. 6.2.4; зависимость с t < 0 нельзя применять при плюсе. Согласовать с ИЛ до заказа.

5. Обследование здания 15 лет🔗

Возраст > 2 мес. → правило 25 % не действует. Нужна градуировка/привязка под фактический состав и состояние поверхности.

6. Щебень другого карьера, возраст совпадает🔗

Возраст ОК, но состав другой → п. 6.1.9 → привязка (прил. Ж).

7. ТО поверхности > 40 °С🔗

П. 4.11: особый порядок градуировки при t = (T ± 10) °С. Прямой НК и керны — после остывания.

Что прописать в задании ИЛ🔗

1. Дата бетонирования и дата/возраст контроля
2. Дата и возраст градуировки — расчёт 25 %
3. Условия твердения монолита (плёнка, прогрев, полив)
4. Состояние поверхности (сухая / зачищенная / после дождя)
5. Нужна ли привязка (п. 6.1.9) — да/нет
6. Дата последней корректировки (п. 6.1.8)

Чек-лист ПТО перед приёмкой протокола🔗

• Возраст объекта vs градуировки: ≤ 25 % (или > 2 мес. — исключение)
• Градуировка скорректирована в последний месяц (если промежуточный/проектный возраст)
• Влажность/твердение: совпадают или есть привязка K_c
• Поверхность сухая, шероховатость по п. 7.1.6
• В протоколе (п. 8.3) — возраст, даты, условия градуировки
• При привязке — схема Г по 18105, не А–В

FAQ🔗

Есть ли в ГОСТ таблица поправок на влажность для склерометра?🔗

Нет. При отличии влажности — п. 6.1.9 (привязка) или новая градуировка. Коэффициенты из инструкций производителя — вне ГОСТ 22690; для приёмки класса нужна лабораторная процедура по стандарту.

Можно ли применять градуировку 28 сут для контроля на 14 сут?🔗

|14−28|/28 = 50 % → нет. Нужна зависимость на ~14 сут (допуск: 11–18 сут при базе 14).

Как часто обновлять градуировку?🔗

П. 6.1.8: не реже 1 раза в месяц в промежуточном и проектном возрасте. Плюс при смене состава, завода, режима твердения.

Достаточно ли «просушить» поверхность феном?🔗

П. 7.1.6 требует сопоставимости с градуировкой. Локальная сушка без учёта внутренней влажности может не устранить систематическую ошибку — лучше привязка или градуировка в тех же условиях.

Влажность и возраст — одна привязка K_c?🔗

K_c (прил. Ж) учитывает совокупное отличие «чужой» зависимости. ПТО проверяет, что привязка выполнена при тех же возрасте и состоянии поверхности, что и основной НК.

Что писать в акте при отказе из‑за возраста?🔗

«Градуировочная зависимость неприменима: различие возраста X % > 25 % (п. 4.9). Требуется градуировка на возраст N сут или привязка по прил. Ж».

---
