Массивные ГТС по ГОСТ 18105: Kт табл. А.1, схема Г

Q: Что считается «массивным гидротехническим» по 18105?

Стандарт не даёт числового порога толщины. Категория задаётся проектом ( плотина, подводная часть ГЭС, водосброс ) и отражается в журнале. Kт — из четвёртой колонки табл. А.1.

Q: При Vm = 18 % какой Kт для плотины?

1,32 — четвёртая колонка. В первой колонке при Vm ≥ 17 % — «область недопустимых значений».

Q: Можно ли на ГТС применять схему Г с Kт = 1,28?

Нет. В табл. А.3 нет строки для массивных ГТС. Используйте схему А/В с колонкой 4, схему Б или накопите статистику.

Q: Чем Kт ГТС отличается от ячеистого и силикатного?

Ячеистый — третья колонка и Kт 1,43 в А.3. Силикатный — вторая колонка. ГТС — четвёртая, отдельная логика при Vm 17–20 %. См. ячеистый и силикатный.

Q: Нужен ли особый Kт в формуле (13) для плиты плотины?

Да — Kт из четвёртой колонки табл. А.1, если конструкция отнесена к массивным ГТС. См. формулу (13).

Бетон массивных ГТС — Kт по табл. А.1

Плотина класса B20, Vm = 18 % по накопленной статистике РБУ. Инженер ПТО взял Kт = 1,32 из первой колонки табл. А.1 и получил отказ: для массивных гидротехнических конструкций в ГОСТ 18105 — четвёртая колонка, при Vm = 18 % нужен Kт = 1,32, но в «обычной» колонке при Vm ≥ 17 % уже «область недопустимых значений», а схему Г с Kт из табл. А.3 для ГТС применить нельзя.

ГОСТ 18105-2018 в приложении А задаёт четыре типа бетона и конструкций с разными Kт. Массивные гидротехнические сооружения ( плотины, водосбросы, блоки зданий ГЭС ) — отдельная четвёртая колонка табл. А.1. Путаница с «обычным» бетоном или с силикатом ломает расчёт RT и промежуточный контроль на объекте.

Полный текст: ГОСТ 18105-2018. Связанные материалы: требуемая RT, однородность Vm, плотный силикатный, группа монолита.

Для кого эта статья

Материал для инженеров ПТО гидротехнических строек, лаборантов ИЛ на плотинах и РБУ, поставляющих бетон на ГТС. Запросы: «массивные ГТС Kт ГОСТ 18105», «четвёртая колонка таблица А.1», «плотина Vm 18 %», «схема Г на гидротехнике».

Четыре колонки — не взаимозаменяемы

Обычный ( колонка 1 ) ≠ силикатный ( 2 ) ≠ ячеистый ( 3 ) ≠ массивные ГТС ( 4 ). Тип фиксируют в проекте и журнале бетонных работ до расчёта RT.

Где в стандарте указаны массивные ГТС🔗

Приложение А ГОСТ 18105-2018 — таблица А.1 с четырьмя колонками Kт в зависимости от Vm ( коэффициент вариации прочности ):

Колонка	Объект
1	Все виды бетона и конструкции кроме плотного силикатного, ячеистого и массивных ГТС
2	Плотный силикатный бетон
3	Ячеистый бетон
4	Бетон массивных гидротехнических конструкций

В преамбуле стандарта отмечено: нормы на отдельные виды конструкций ( в т.ч. массивные ) могут содержать дополнительные требования. Классификация «массивное гидротехническое» берётся из проектной документации объекта ( плотина, водосброс, подводная часть ГЭС ) — в 18105 нет отдельного пункта с геометрическим порогом толщины, но колонка 4 применяется именно к этой категории сооружений.

Требуемая прочность по формуле (9):

RT = Kт · Bнорм

Kт для массивных ГТС — только из четвёртой колонки табл. А.1 ( схемы А и В ) или по формуле (10) с табл. А.2 ( схема Б ).

Чем Kт для ГТС отличается от «обычного» бетона🔗

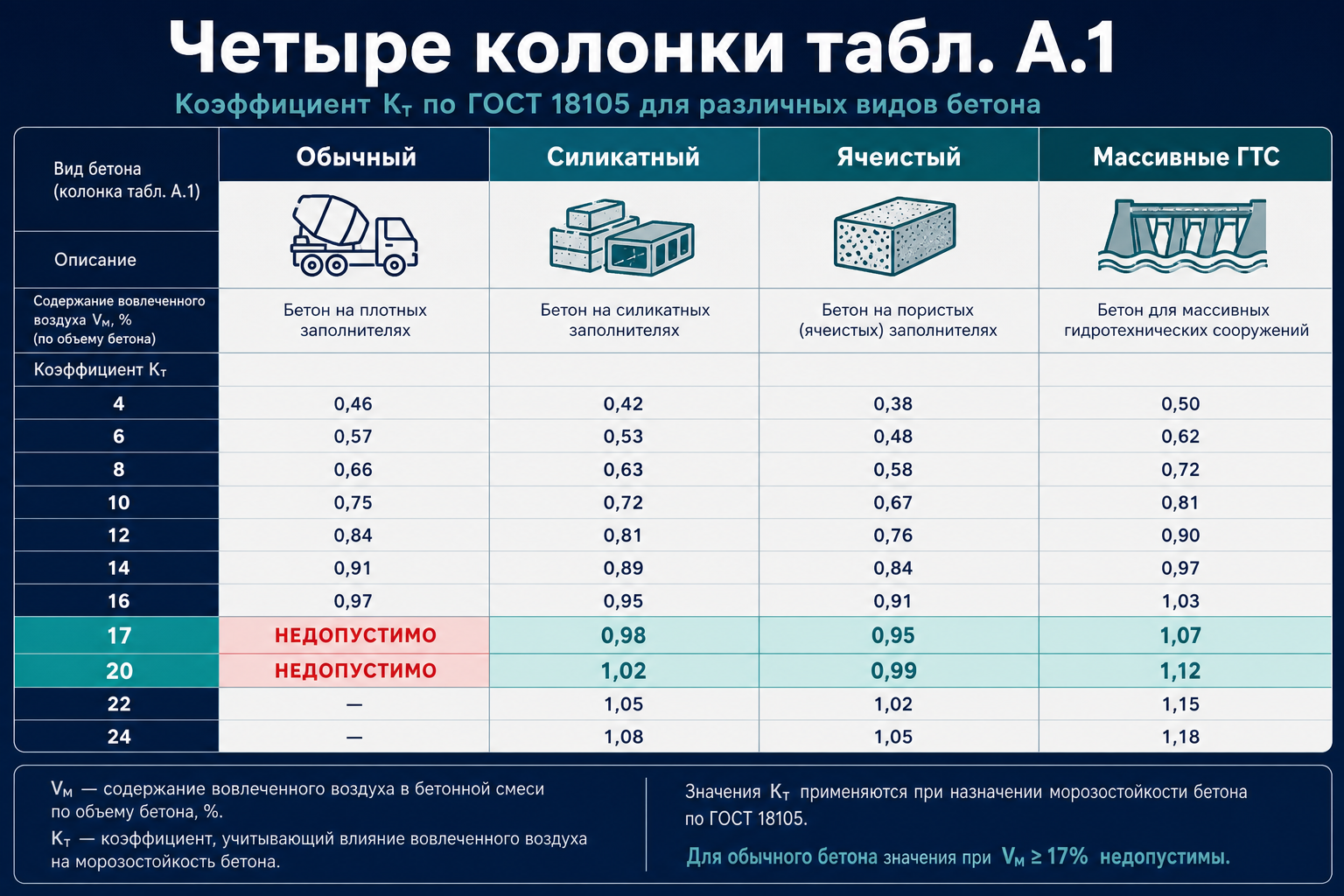

Четыре колонки табл. А.1 — сравнение Kт

На низкой однородности ( Vm ≤ 10 % ) значения близки или у ГТС чуть выше ( строже RT ):

Vm, %	Kт обычный	Kт массивные ГТС
6	1,07	1,09
10	1,14	1,14
13	1,28	1,20
15	1,33	1,22

При Vm от 13 до 15 % для ГТС Kт ниже — требуемая RT мягче, чем если ошибочно взять первую колонку.

Главное отличие — верхняя граница допустимой области:

Vm, %	Обычный бетон	Массивные ГТС
17	Недопустимо	Kт = 1,28
18	Недопустимо	Kт = 1,32
19	Недопустимо	Kт = 1,36
20	Недопустимо	Kт = 1,39
> 20	Недопустимо	Недопустимо

На плотинах и массивных блоках Vm часто выше 13 % из‑за толщины слоя, температурных полей и разнородности укладки. Первая колонка при Vm ≥ 17 % даёт «область недопустимых значений» — расчёт RT по схеме А останавливается. Четвёртая колонка продлевает рабочий диапазон до Vm = 20 %.

Практический вывод

Если в журнале объект записан как массивное гидротехническое сооружение, при Vm 17–20 % нельзя ссылаться на «недопустимую область» первой колонки — нужна колонка 4. При Vm > 20 % для любой колонки — пересмотр технологии и накопление новой статистики ( п. 6.2 ).

Схема Г и таблица А.3: почему для ГТС нет фиксированного Kт🔗

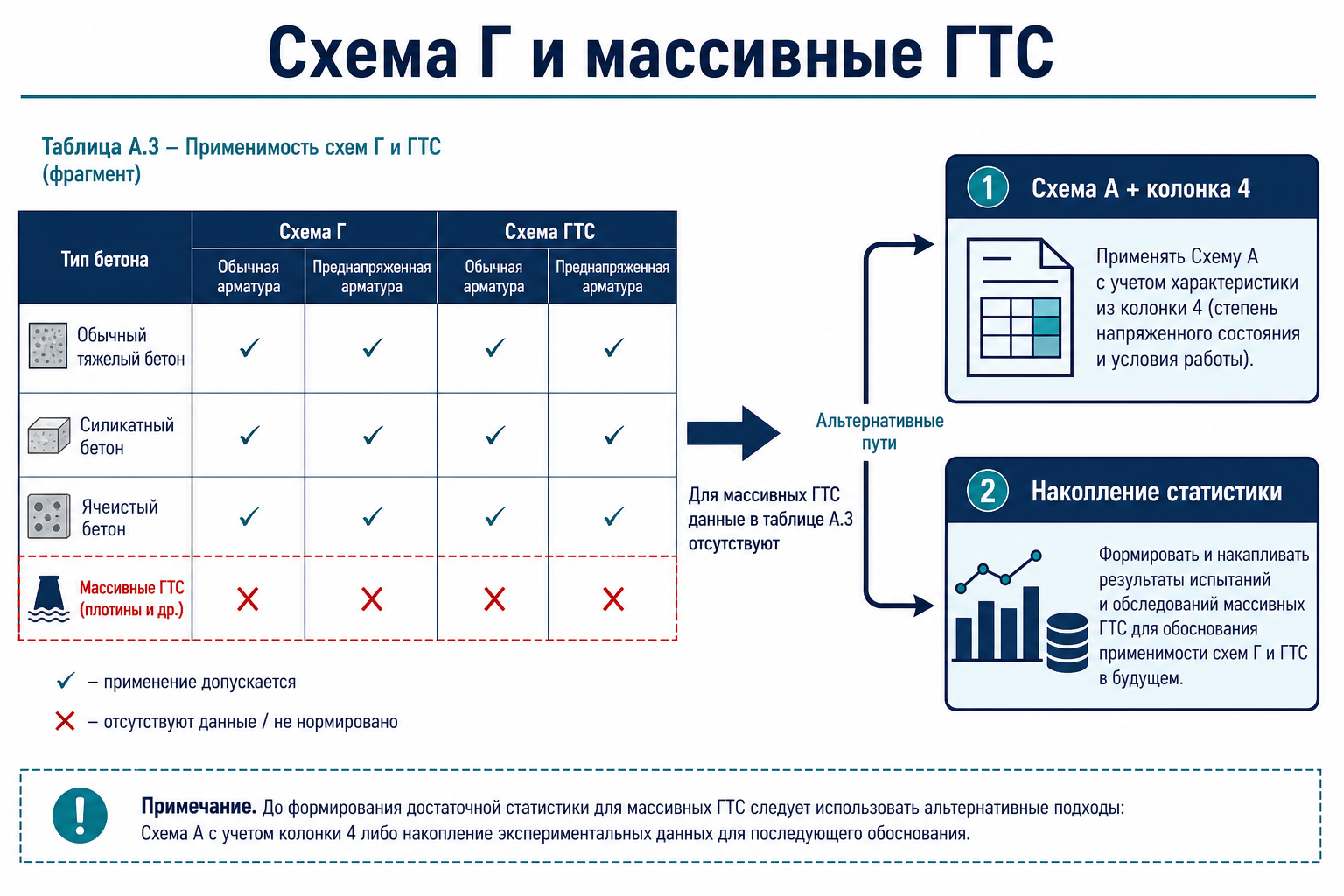

Схема Г и массивные ГТС — нет строки в А.3

Таблица А.3 фиксирует Kт для схемы Г ( без накопленной статистики ) только для трёх типов:

Тип бетона	Kт по схеме Г (табл. А.3)
Обычный	1,28
Плотный силикатный	1,33
Ячеистый	1,43
Массивные ГТС	Строки нет

Для массивных гидротехнических конструкций схему Г с табл. А.3 применять нельзя — в стандарте не задан фиксированный Kт.

Допустимые варианты на практике:

Схема А или В с Kт из четвёртой колонки табл. А.1 по фактическому Vm.
Схема Б — формула (10) и табл. А.2 ( как для прочих типов ).
Накопление статистики по п. 6.2 и переход на схему А после достаточного объёма данных по конкретному РБУ и рецептуре для данного ГТС.

Ошибка лаборанта: взять Kт = 1,28 «как по схеме Г для всех» на плотине без статистики — нормативно не обосновано.

Монолит на ГТС: RT, Bф и группа конструкций🔗

Поставка бетона с РБУ на массивное ГТС — контроль по разделу 6 ( партии смеси ) с Kт из колонки 4 для RT.

Приёмка фактической прочности монолита на объекте — раздел 8, Bф по формулам (13)–(17) в зависимости от типа конструкции ( плита, балка, колонна ). В формуле (13) для плиты участвует Kт из табл. А.1 — для массивных ГТС снова четвёртая колонка, не первая. См. формулу (13) для плиты.

Группировка конструкций на этаже или в блоке плотины — п. 8.1.3. На гидротехнике границы группы и исключения по п. 8.1.7 критичны из‑за большого объёма укладки. Подробнее: группа монолита по 8.1.3.

Типичные ошибки на гидротехнических объектах🔗

Ошибка	Последствие	Как правильно
Kт из первой колонки при Vm = 18 %	«Недопустимая область», ложный стоп контроля	Колонка 4: Kт = 1,32
Kт = 1,28 «по схеме Г» для плотины	Нет строки в табл. А.3 для ГТС	Схема А/В + колонка 4 или схема Б
Путаница с силикатным Kт = 1,33	Завышение или занижение RT	См. силикатный бетон
Vm > 20 % «подогнали» выборочно	Недостоверная статистика	Пересмотр технологии, новое накопление
В журнале нет отметки «массивное ГТС»	Спор при приёмке актов	Фиксировать категорию в ППР и журнале

Цифровой инженер лаборатории LABGO🔗

Цифровой инженер лаборатории на labgo.ai:

выбирает колонку табл. А.1 ( в т.ч. массивные ГТС ) по типу объекта;
проверяет Vm на границе 17–20 % и предупреждает об ошибке первой колонки;
не предлагает схему Г + табл. А.3 для ГТС без статистики;
считает RT по (9) и сопоставляет с Rm для промежуточного контроля;
готовит черновик для журнала и паспорта 7473.

Он не подписывает протокол и не заменяет начальника ИЛ — убирает путаницу четырёх колонок на плотине.

Заказать испытания: labgo.ai/ru/labs/rfq — укажите ГОСТ 18105, массивные гидротехнические конструкции и тип объекта ( плотина, водосброс ).

Частые вопросы (FAQ)🔗

Что считается «массивным гидротехническим» по 18105?🔗

Стандарт не даёт числового порога толщины. Категория задаётся проектом ( плотина, подводная часть ГЭС, водосброс ) и отражается в журнале. Kт — из четвёртой колонки табл. А.1.

При Vm = 18 % какой Kт для плотины?🔗

1,32 — четвёртая колонка. В первой колонке при Vm ≥ 17 % — «область недопустимых значений».

Можно ли на ГТС применять схему Г с Kт = 1,28?🔗

Нет. В табл. А.3 нет строки для массивных ГТС. Используйте схему А/В с колонкой 4, схему Б или накопите статистику.

Чем Kт ГТС отличается от ячеистого и силикатного?🔗

Ячеистый — третья колонка и Kт 1,43 в А.3. Силикатный — вторая колонка. ГТС — четвёртая, отдельная логика при Vm 17–20 %. См. ячеистый и силикатный.

Нужен ли особый Kт в формуле (13) для плиты плотины?🔗

Да — Kт из четвёртой колонки табл. А.1, если конструкция отнесена к массивным ГТС. См. формулу (13).
