Bф стены по формуле (14) — ГОСТ 18105
Подвальная стена B25, площадь захватки 48 м², шесть точек НК: Rm = 28,6 МПа. ИЛ посчитала Bф = 28,6 / 1,09 = 26,2 МПа по формуле (13) и закрыла акт. ПТО отклонил: на одной стене шесть участков — это не n ≥ 20 для (13). При схеме В и 6 ≤ n ≤ 15 Bф считают по (14) с k_s из таблицы 4.
ГОСТ 18105-2018 относит стены и фундаментные плиты к плоским конструкциям ( п. 8.2.5 ). Но формула (13) с Kт требует ≥ 20 участков на конструкцию или группу ( 8.2.6 ). На типичной стене одной захватки часто только 6–12 точек — тогда применяют (14).
Полный текст: ГОСТ 18105-2018. Связанные материалы: формула (13) на плите, формула (14) на балке, участки измерений.
Для кого эта статья
Материал для лаборантов НК, инженеров ПТО и начальников ИЛ. Запросы: «Bф стены ГОСТ 18105», «формула 14 для стены», «сколько точек на стену», «чем стена отличается от плиты n=20», «k_s таблица 4 на стене».
Стена — не колонна
Формула (15) — только для вертикальных линейных конструкций ( колонны, пилоны ) при НК и разбросе ≤ 8 %. На стене при 6 ≤ n ≤ 15 — (14), не (15). См. Bф колонны.
Сколько точек на стене — п. 8.2.5 и 8.2.6🔗
П. 8.2.5 для плоской конструкции ( стена, перекрытие, фундаментная плита ):
- не менее одного участка на 20 м² площади;
- не менее шести на каждую конструкцию и захватку.
П. 8.2.6: для плоской конструкции при схеме В — не менее 20 участков для расчёта однородности и формулы (13).
| Площадь стены | Минимум по 8.2.5 | Для формулы (13) (8.2.6) |
|---|---|---|
| 36 м² | 6 | нужно 20 → (14) при 6–15 |
| 80 м² | 6 ( ⌈80/20⌉=4 → мин. 6 ) | добрать до 20 или (14) |
| 200 м² | 10 | добрать до 20 или (14) |
| ≥ 400 м² | ≥ 20 | (13) возможна |
Практика: одна стена захватки редко набирает 20 точек — лаборант считает Bф по (14). Формула (13) на стене — только при n ≥ 20 на этой конструкции или в группе плит / стен с общим учётом по 8.1.3.
Границы захватки: п. 8.1.2.
Какую формулу Bф выбрать на стене🔗

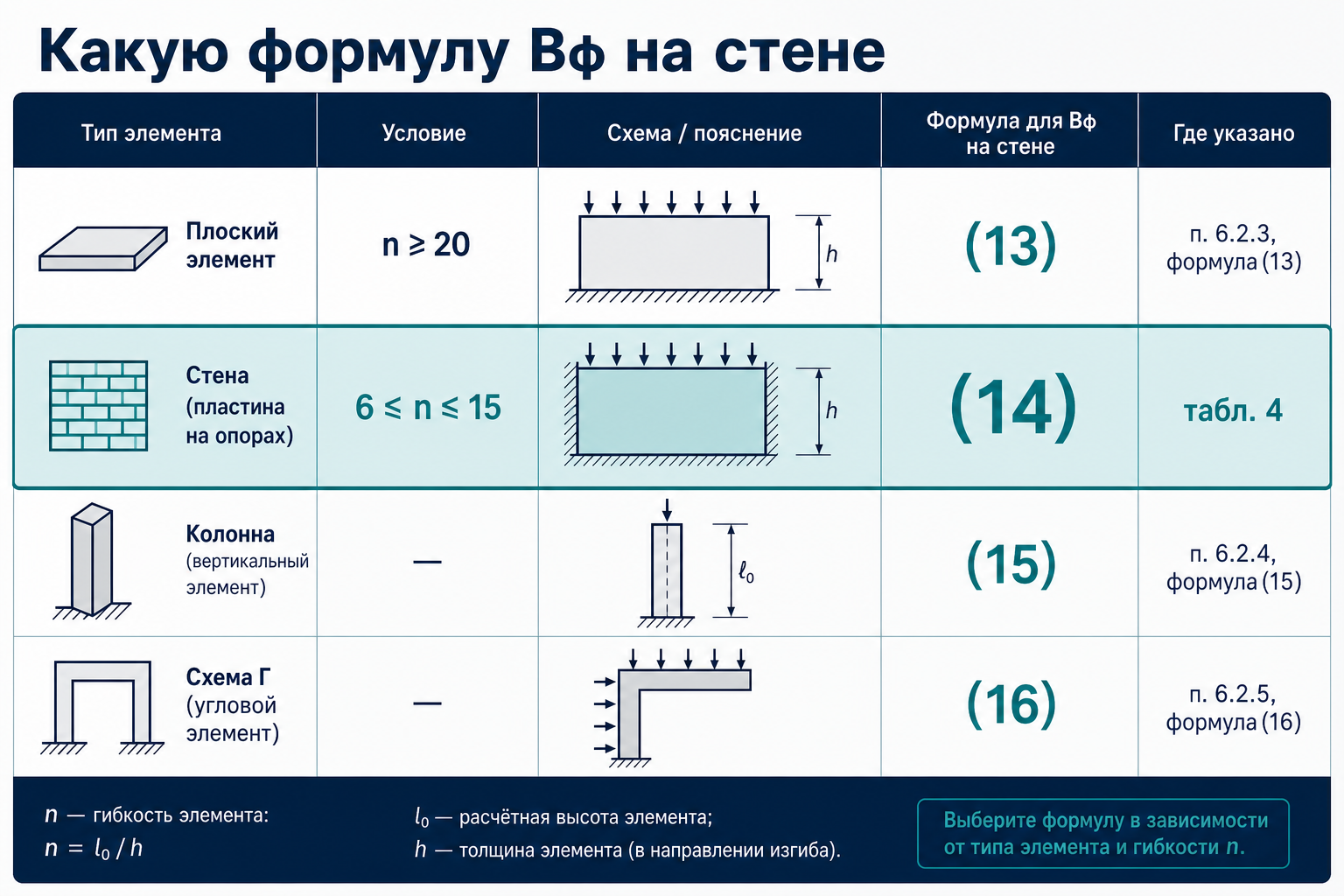

Выбор формулы Bф на стене
| Условие | Формула | Пункт |
|---|---|---|
| Схема В, n ≥ 20 на плоской конструкции | Bф = Rm / Kт (13) | 8.4.1 |
| Прямой НК или керны, 6 ≤ n ≤ 15 на стене или зоне | Bф = Rm − k_s · Sm (14) | 8.4.2, табл. 4 |
| Колонна, пилон, НК, 6 ≤ n ≤ 10, разброс ≤ 8 % | Bф = Rm − t_β · S₂ / √n (15) | 8.4.3 |
| Схема Г | Bф = 0,8 · Rm (16) | 8.4.4 |
П. 8.4.2 формулирует (14) для «монолитной конструкции или отдельной зоны» — стена подходит. Это тот же пункт, что и для балок ( см. формулу (14) на ригеле ) — разница в разметке участков по 8.2.5, не в формуле.
Ошибка: Bф = Rm / Kт на стене с шестью точками — подмена (13) без n ≥ 20.
Таблица 4 — коэффициент k_s🔗
П. 8.4.2:
Bф = Rm − k_s · Sm
k_s — таблица 4 по числу единичных Ri (n):
| n | k_s | n | k_s |
|---|---|---|---|
| 6 | 2,00 | 11 | 1,84 |
| 7 | 1,94 | 12 | 1,83 |
| 8 | 1,91 | 13 | 1,82 |
| 9 | 1,88 | 14 | 1,81 |
| 10 | 1,86 | 15 | 1,80 |
Sm — по п. 5.2 ( керны, образцы ) или п. 5.3 ( НК ). См. Sm и α, таблица 2.
Числовой пример — стена B25, n = 6🔗

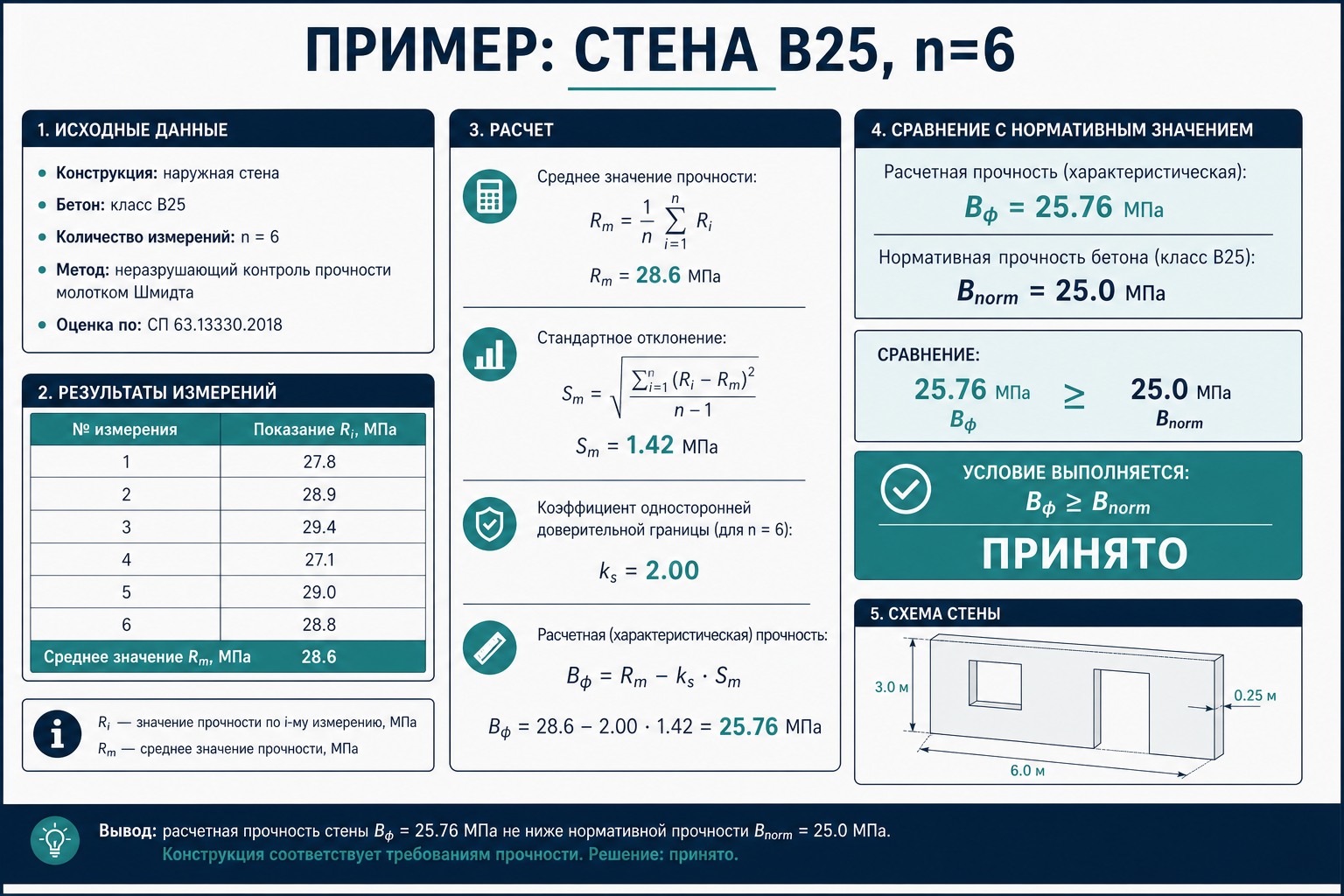

Пример расчёта Bф стены
Подвал, стена захватки № 2, B25, НК по 22690, схема В:
| Участок | Ri, МПа |
|---|---|
| 1 | 27,8 |
| 2 | 29,1 |
| 3 | 28,4 |
| 4 | 30,2 |
| 5 | 27,5 |
| 6 | 28,8 |
Rm = (27,8 + 29,1 + 28,4 + 30,2 + 27,5 + 28,8) / 6 = 28,63 МПа
Sm = 1,02 МПа ( по п. 5.3 ) → k_s = 2,00 при n = 6
Bф = 28,63 − 2,00 · 1,02 = 26,59 МПа
Если ошибочно взять (13) с Kт = 1,09 ( Vm ≈ 6 % ):
Bф = 28,63 / 1,09 = 26,27 МПа — другой результат, неверная ссылка на пункт.
Приёмка по (17): Bнорm = 25,0 МПа → 26,59 ≥ 25,0 — стена принята по (14).
Типичные ошибки на стенах🔗
| Ошибка | Последствие | Как правильно |
|---|---|---|
| (13) при n = 6 на стене | Неверная формула | (14) при 6 ≤ n ≤ 15 |
| (15) на стене | Пункт 8.4.3 — колонны | (14) |
| Три точки «как в СП 70» | Меньше минимума 18105 | ≥ 6 по 8.2.5 |
| Sm по 5.2 при НК | Заниженный Bф | П. 5.3 для НК |
| Одна средняя без Bф в акте | Нарушение 8.5.3 | Bф и формула в документе |
Цифровой инженер лаборатории LABGO🔗
Цифровой инженер лаборатории на labgo.ai:
- проверяет n на стене против 8.2.5 и 8.2.6;
- выбирает (14) или (13) — не путает со (15);
- берёт k_s из таблицы 4 по фактическому n;
- считает Sm по 5.2 или 5.3 в зависимости от метода;
- готовит строку для акта скрытых работ ( 8.5.3 ).
Он не подписывает протокол и не заменяет начальника ИЛ — убирает подмену (13) на стене с шестью точками.
Заказать испытания: labgo.ai/ru/labs/rfq — укажите ГОСТ 18105, стена / подвал и метод НК.
Частые вопросы (FAQ)🔗
Когда на стене формула (13), а не (14)?🔗
При n ≥ 20 участков на этой стене ( или в группе плоских конструкций с общим учётом по 8.1.3 ) и схеме В. См. формулу (13).
Чем стена отличается от балки по формулам?🔗
Формула одна — (14) при 6 ≤ n ≤ 15. Разница в разметке участков: стена — 1/20 м², мин. 6 ( 8.2.5 ); балка — 1/4 м, мин. 3. См. балки и ригели.
Можно ли объединить несколько стен для (13)?🔗
Да по п. 8.1.3 в группу этажа, если выполнены условия группы и набрано ≥ 20 участков суммарно. См. группу монолита.
Фундаментная плита — те же правила?🔗
Да. П. 8.2.5 называет стену, перекрытие и фундаментную плиту вместе как плоские конструкции.
Что если Bф < Bнорm?🔗
П. 8.5.4 — согласование с проектной организацией, локализация зон 8.1.6. См. алгоритм для ПТО.
